上期的教程介绍了如何用软件把模型分双色和修改切片参数,自己建模双色的模型。(打印使用的是创想三维的一款机密级新品双色3D打印机,小编冒死偷拍了一张↓)
1.借助3Done软件
2.本次3D建模教程主要教的是拉伸、浮雕、实体切割、隐藏等
命令:六面体、直线
1.六面体①基本实体→六面体,画基准体
2.直线②草图绘制→直线
3.选择绘制面③选中侧面绘制,视图在前面
命令:拉伸
1.拉伸①特征造型→拉伸

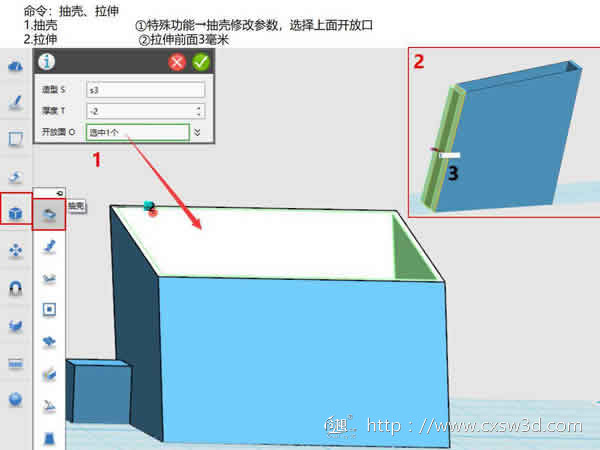

命令:抽壳、拉伸
1.抽壳①特殊功能→抽壳修改参数,选择上面开放口
2.拉伸②拉伸前面3毫米

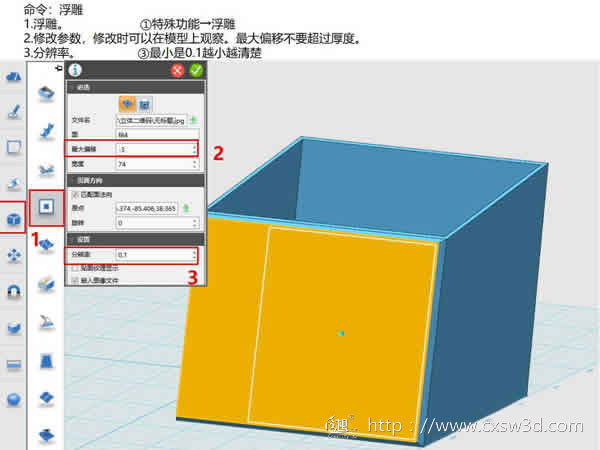

命令:浮雕
1.浮雕。①特殊功能→浮雕
2.修改参数,修改时可以在模型上观察。最大偏移不要超过厚度。
3.分辨率。③最小是0.1越小越清楚

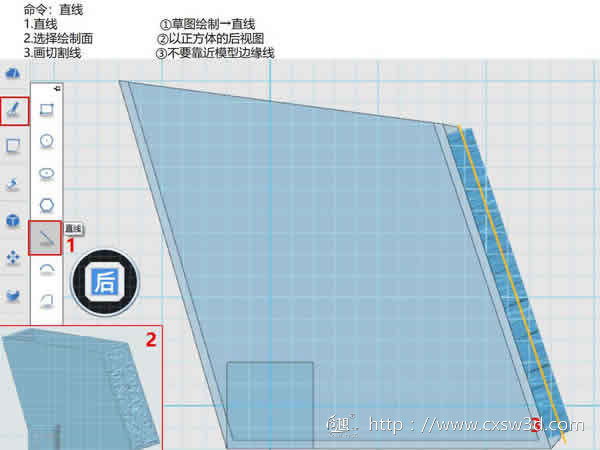

命令:直线
1.直线①草图绘制→直线
2.选择绘制面②以正方体的后视图
3.画切割线③不要靠近模型边缘线

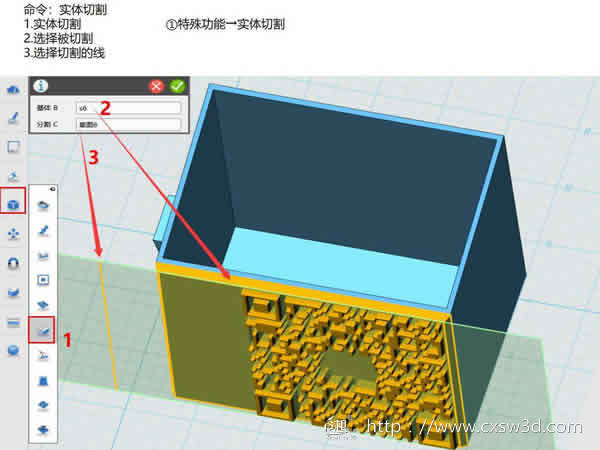

命令:实体切割
1.实体切割①特殊功能→实体切割
2.选择被切割
3.选择切割的线

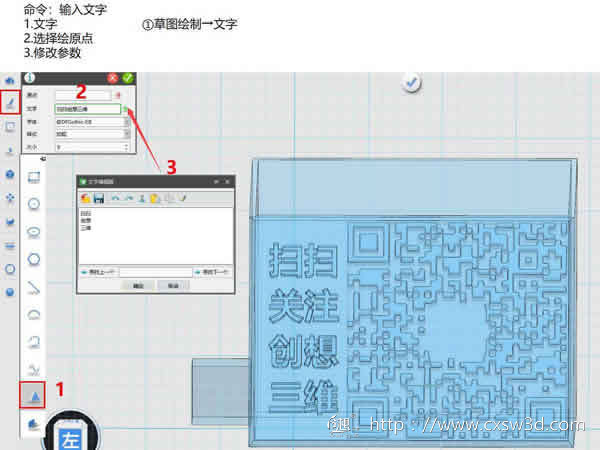

命令:输入文字
1.文字①草图绘制→文字
2.选择绘原点
3.修改参数

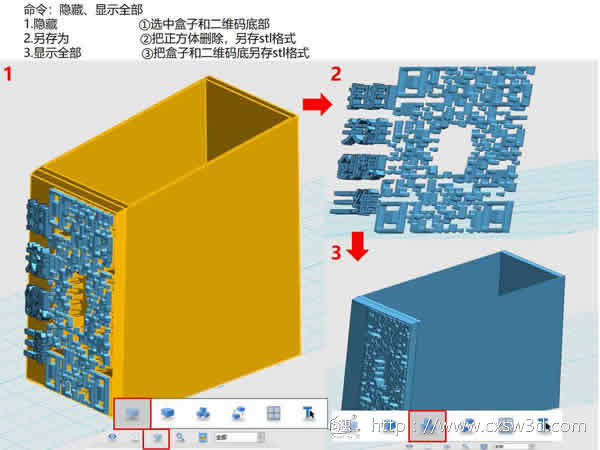

命令:隐藏、显示全部
1.隐藏①选中盒子和二维码底部
2.另存为②把正方体删除,另存stl格式
3.显示全部③把盒子和二维码底另存stl格式

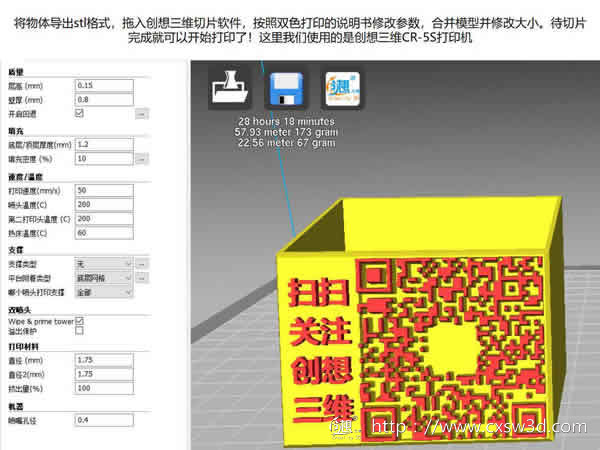

将物体导出stl格式,拖入创想三维切片软件,按照双色打印的说明书修改参数,合并模型并修改大小。待切片完成就可以开始打印了!这里我们使用的是创想三维CR-5S 3D打印机。
PS:创想三维每周都会推送3D打印教程,需要的朋友可关注我们的官方消息哟。
