利用EBM 3D打印制造出完美的纯铜感应线圈

据悉，总部位于西班牙的全球性感应加热公司GH Induction正在为其感应系统3D打印铜线圈。这种被称为“3DPCoils”的铜线圈是用电子束熔融(EBM)3D打印机制造的。

您可以在汽车，航空航天，能源，医疗保健等多个行业找到感应加热应用，这种工艺通过电磁感应来加热物体程。但不是所有的感应加热系统都一样有效，如果没有有效的线圈设计，一个电感器的效率可能不如另一个。为此，GH Induction正在集中大量资源来开发完美的线圈，甚至采用EMB 3D打印技术来帮助制造这些设备。EMB用电子束来焊接金属粉末或金属丝，而不是更常用的激光束。通过与拥有增材制造专家的西班牙公司Aidimme合作，GH Induction得以顺利使用这种3D打印技术。

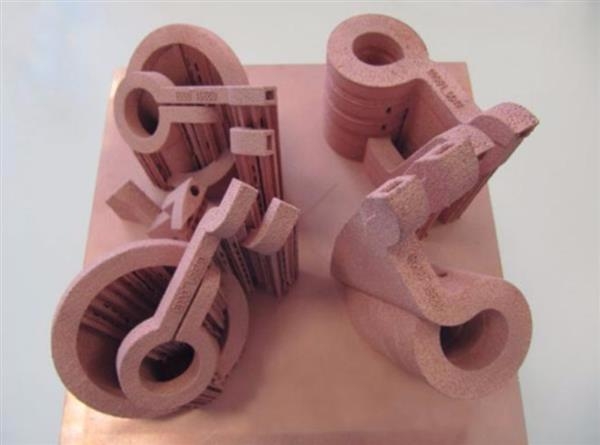

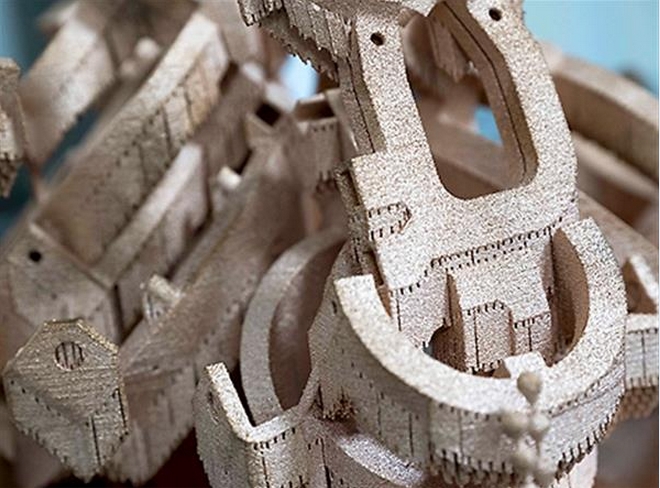

据GH介绍，他们先创建一个铜线圈CAD模型，然后将其EBM 3D打印出来，层厚为60微米，线圈尺寸可大至200 x 200 x 100 mm。这些3D打印线圈可以作为一个单件一次性打印出来，并且没有任何钎焊接头，具有99.99%的铜纯度，在密度方面100%可重复。目前，在业内，只有GH能3D打印出纯铜线圈，产量为每周16到24个。这让雷诺，沃尔沃和斯柯达这样的汽车公司纷纷找上门来。3D打印这些“3DPCoils”也有其他优点。GH表示，这些3D打印线圈的寿命是之前线圈的两倍甚至三倍，这减少了刀具更换，从而减少了生产中止，最终降低了成本。3D打印还能制造出传统方法无法实现的复杂形状。除了EBM 3D打印铜线圈外，GH还利用蜡3D打印制造尺寸大至150 x 150 x 150 mm的微型电感器，制造材料为银或银合金。
