TRUMPF推出EHLA极速高速粉末金属AM技术

激光系统制造商TRUMPF将新的EHLA方法投入批量生产(德国，EHLA代表极高速激光沉积焊接)，可以集成到公司的TruLaserCell金属粉末馈电AM系统中。EHLA比传统的激光沉积焊接快得多。

“对于EHLA，我们可以利用我们用于激光沉积焊接的类似技术，”Ditzingen的TRUMPF激光表面方法专家AntonioCandel-Ruiz解释说。

弗劳恩霍夫激光技术研究所(ILT)开发并获得了该方法的专利，其主要目的是以非常快的速度执行涂层工艺，具有低层厚度的旋转对称部件。激光沉积焊接多年来一直是金属涂层的一个真正的方法，可以提供高质量的结果。该方法使得可以制造无裂纹和几乎无孔的涂层，其中多种材料与基底进行冶金结合。“对于大面积涂装任务，然而，激光器缺乏必要的速度，”Candel-Ruiz说。另外，最小层厚约为500微米;更薄的层根本是不可能的。
EHLA如何运作

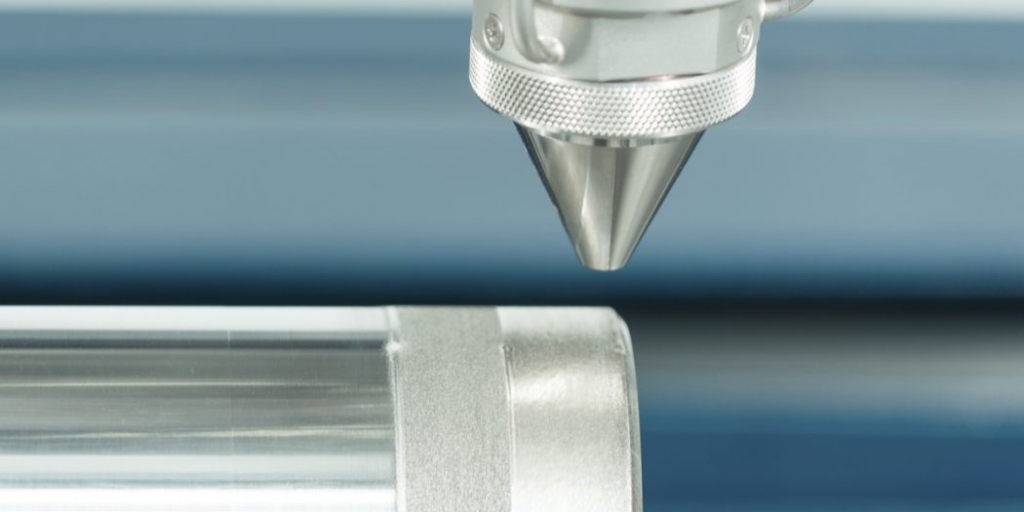

激光沉积焊接通常进行如下：激光在部件的表面上产生熔池，并将同时同时添加的金属粉末熔化以产生所需的形状。然后将粉末与表面熔合，逐渐形成保护涂层。在EHLA方法中，激光照射到熔池上方的粉状填充材料，在材料达到组件的熔点。因此，熔池中的颗粒熔化得更快。这使得能够更有效地使用能量。而正常的激光沉积焊接只能涂覆10到40平方厘米每分钟，EHLA方法实现了超过250平方厘米每分钟的速度。此外，厚度为10至300微米的薄层涂层现在是可以完成的。


TRUMPF遇上EHLA

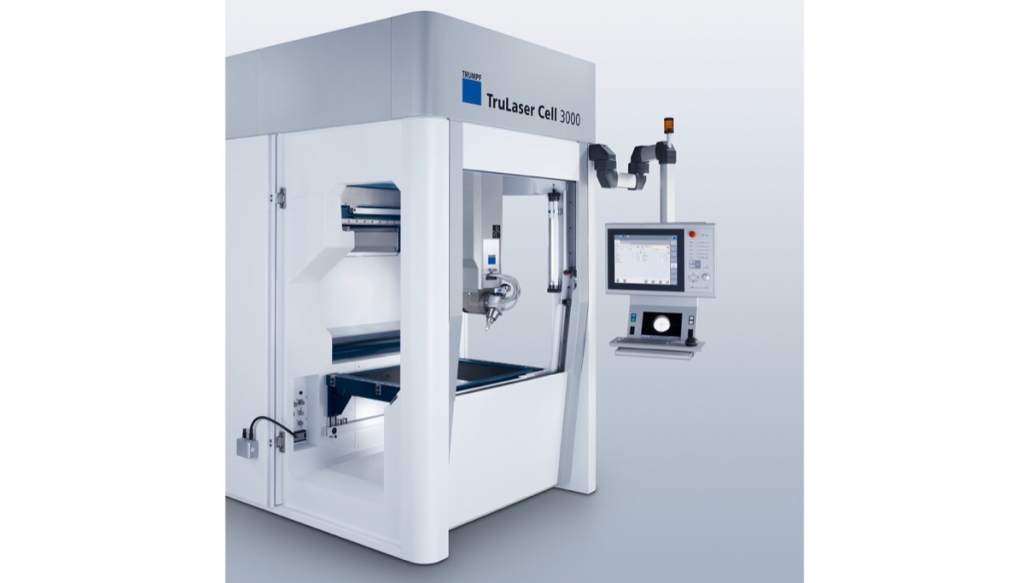

FraunhoferILT开发的新型加工光学器件可以直接集成到现有的TRUMPF系统中。Candel-Ruiz说：“我们的二极管激光器和磁盘激光器适用于EHLA，这取决于所需的激光焦点。使用二极管激光器，大约一毫米的焦点是可能的;具有盘式激光器，焦距小至约0.2毫米。除了激光束源之外，另一个决定性因素是机器具有允许高速度的旋转轴线。根据组件尺寸，TRUMPF有各种激光机，是EHLA的候选者。TruLaserCell3000适用于中小型组件，而TruLaserCell7000系列中的机器适用于大型组件。除了这些turnkey系统，制造商可以将EHLA方法集成到现有系统中。来自TRUMPF的DepositionLine技术包也可以配备由FraunhoferILT开发的新型粉末进料喷嘴。
