3D打印相关教程：奖杯的个性化定制

哈喽！大家好，欢迎来到最新一期的3D打印教程。这一期呢，我们将教大家使用3D打印机来打印一个奖杯。平时我们看到别人手捧奖杯，心里那是痒痒的，奈何没有人给自己颁一个。那今天呢，通过这个教程，我们就可以给自己打印一个，亲身体验一下手捧奖杯的那个激动时刻了。

一、小锦囊

1、使用123D软件，可在官网（www.cxsw3d.com)下载。

2、 在制作的过程中，用到的有5个命令: 草图，拉伸，放样，分割实体

二、备注

1、编辑前需要双击编辑物体，成为蓝色才进入草图。

2、尺寸按照自己需要的大小。

3、绘制多段线形成闭合图形时，点击命令后要点击已经画好的线，不能点击平面。

4、软件默认单位都为mm（毫米）

第一步：使用草图圆命令，选择草图所在平面，绘制直径100的圆，如图所示。

第二步：使用拉伸命令，选择圆，输入拉伸高度40，确定后，如图。

第三步：重复上两个命令，在圆柱上面建立直径70的且与圆柱同圆心的草图圆，拉伸10，如图所示。

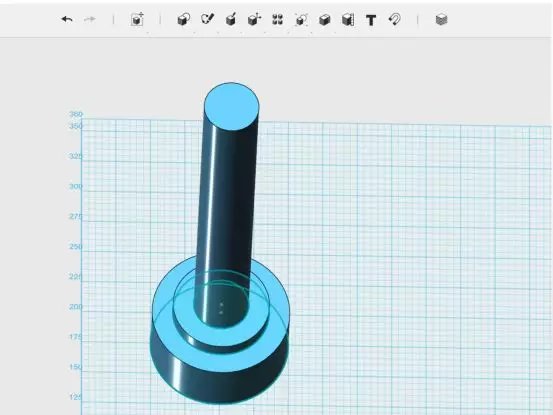

第四步：重复上个命令，在圆柱上面建立直径40的且与圆柱同圆心的草图圆，拉伸250，如图所示。

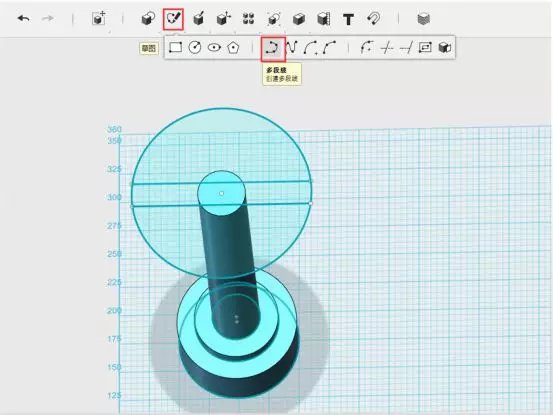

第五步：在最上方的面画一个直径为150的同心草图圆，用草图多线段画两条直线，与圆心相差10（每一个格子为5）。

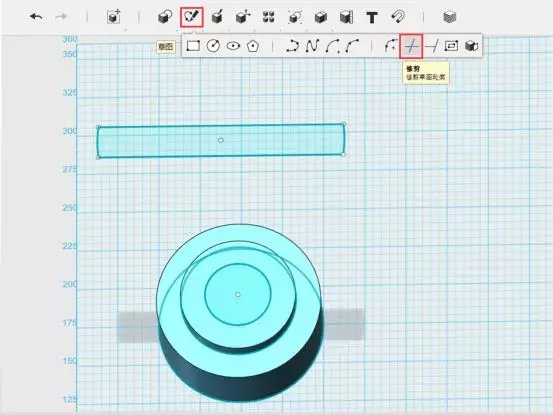

第六步：使用修剪命令，选择刚画好的圆，将线段两边的圆弧修剪掉，并删掉最上方小圆柱。

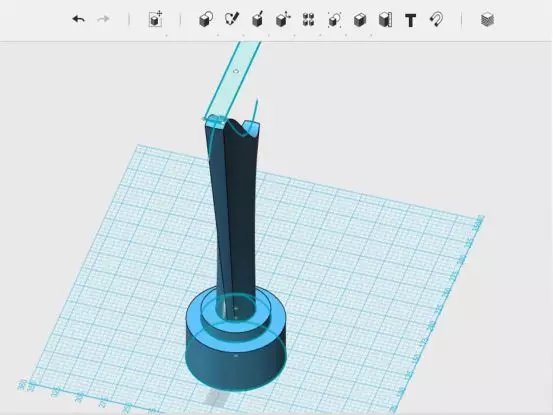

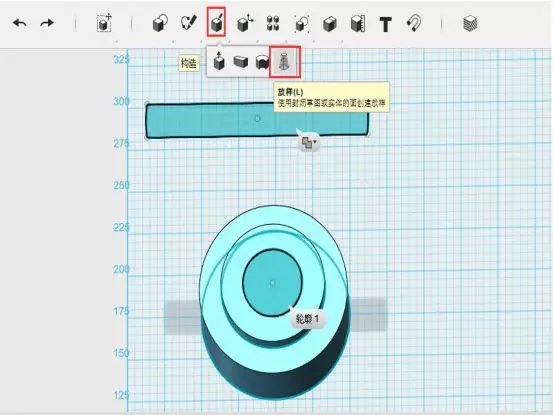

第七步：选择放样命令，先后选择最上方小圆与刚裁剪好的四边形。

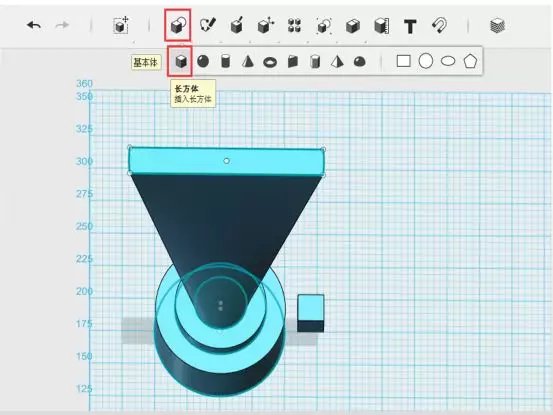

第八步：新建一个长方体，放如图所示位置。

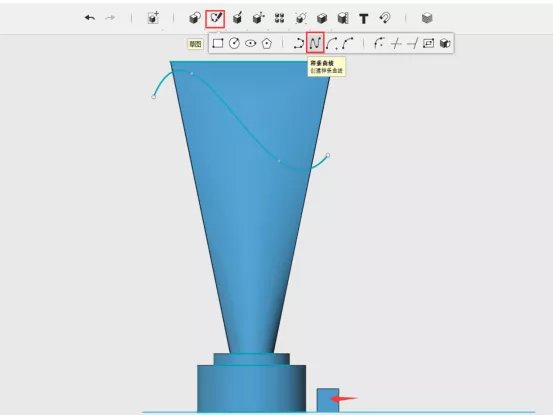

第九步：使用样条曲线命令，选择箭头所指平面为草图平面，画一条如下图所示曲线。

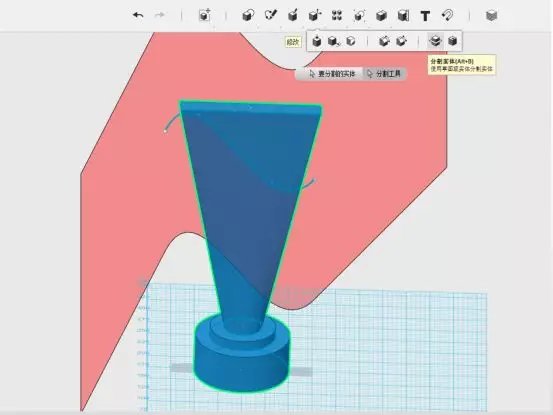

第十步：删除新建的长方体，选择分割实体命令，选好分割的实体，然后分割工具选择为刚画的曲线，如图。

第十一步：删除分割出的上半部分实体，一个奖杯模型就完成了，如图，将它导出为STL文件你就可以去用3D打印机打印出来了。

第十二步：模型打印完成后，经过后期打磨、上色等处理，一个沉甸甸的奖杯就到手啦。
