西门子提供端到端PLM增材制造方案

发布时间:2016-11-08 00:00:00作者:阅读:5780

随着增材制造业现在被认为是一个重要的手段的一部分生产,越来越多的企业正在寻找终端到终端的解决方案,通过它可以监督整个3D打印产品周期,从设计、模拟到生产。
应对这样的市场需求,全球科技公司西门子将推出一个新的终端到终端的增材制造软件包,覆盖设计、仿真和生产的解决方案,这个产品生命周期管理(PLM)解决方案将从2017年1月开始商业化。

吹响产业化 的号角

谈到西门子的PLM,传统制造业对其一点都不陌生,西门子开放式企业解决方案可以助力企业及其合作伙伴通过全球化创新网络进行协作,目前在全世界拥有超过51,000个客户,装机量超过460万套。

了解的中航工业旗下的各个生产型企业的状况,中航工业对于PLM软件的采购主要来自美国和法国,其中美国占比53%,法国占比41%。而从品牌方面来看,达索的品牌份额在中航工业的生产型企业中占38%,西门子是29%,PTC是23%。航空航天行业,可以说西门子是PLM 领域的三强之一。

无疑增材制造设备要想不停留在单机运作的状态,而是彻底融入到制造的环节中,将增材制造纳入到PLM解决方案中是非常重要的,PLM对于工厂的运转就像人体的脉络一样,提供一体化设计、全套仿真、数字制造、数据和过程管理。消除了应用程序或过程之间的转换或翻译的需要,并将使得汽车、航空航天和医疗设备行业大大受益。

西门子新的增材制造解决方案将包括:

西门子NX™软件,集成的计算机辅助设计、制造和工程(CAD/CAM/CAE)解决方案

Simcenter™模拟中心组合,一套强大的仿真软件和测试解决方案

Teamcenter®软件,一个广受欢迎的数字化生命周期管理系统

SIMATIC IT以及SIMATIC WinCC生产套件,将业务流程模型和一系列高度集成的功能组件相匹配。控制所有的生产要素,包括物料、设备、人事、规范和程序等,并能与业务和运营系统相结合。这是制造运营管理(MOM)生产的执行组合和制造自动化。

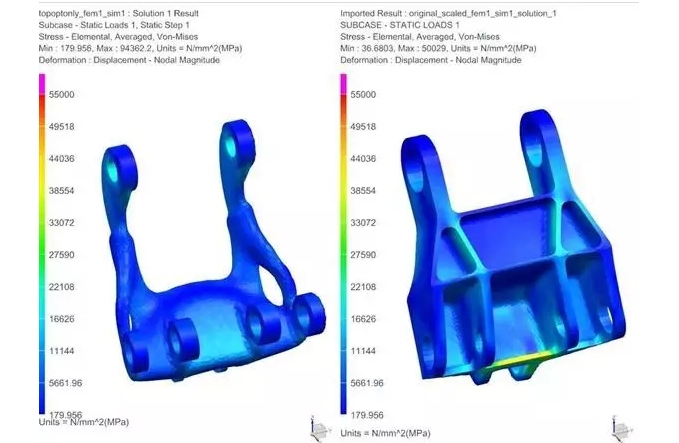

图:西门子拓扑优化

西门子NX软件包含了拓扑优化和Convergent(收敛)建模,NX 设计是一种集成式产品设计解决方案,可简化和加快产品开发过程,面向需要在协同环境中交付创新产品的工程师。与仅支持 CAD 的解决方案和封闭型企业解决方案不同,西门子NX 设计能够在开放型协同环境中的开发部门之间提供最高级集成。

Convergent(收敛)建模,是一个全新的建模范例,将有助于工程师优化3D打印的零件设计,加快整体设计过程,并提供扫描打印功能,使逆向工程更有效。它也将简化建模工作过程中的几何形状组成过程,而不需要耗时的数据转换。与拓扑优化一起,Convergent(收敛)建模将有助于制造商降低设计的材料成本,同时保持零件要实现的核心性能。


图:西门子为增材制造而设计

除了使用生成的设计技术,NX设计软件包还可以帮助用户自己编写的3D打印设计,无论是金属或塑料部件,使用粉末床或多射流打印技术。NX提供激光金属沉积和数控编程模型的制备,包括混合增材制造机床的加工仿真。而对于熔融挤出塑料的打印方式,西门子还提供一种新的多轴机器人熔融沉积成型(FDM)编程技术。NX软件也处理后处理操作,包括数控加工以及其他必要的后处理加工过程。

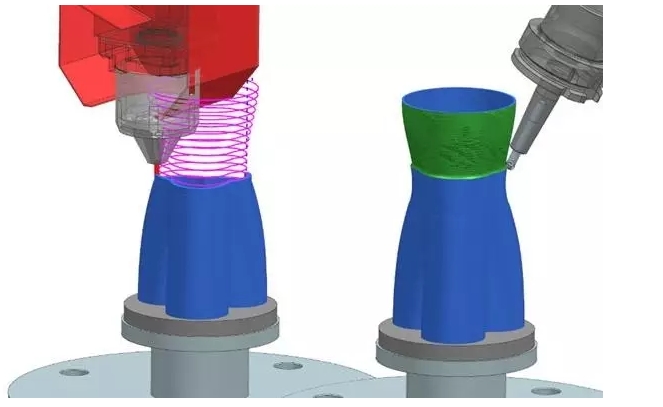

图:西门子混合增材制造的加工仿真

Simcenter 3D 现在支持西门子用于预测产品性能的全部仿真功能。 NX CAE 中现有的全部功能以及许多新功能,现在都包含在 Simcenter 3D 中。

Simcenter 3D 为 3D CAE 提供统一、可扩展且开放的环境,而且连接到设计、1D 仿真、测试和数据管理。 Simcenter 3D 将一流几何体编辑、关联仿真建模以及多学科解决方案完美结合,加快仿真流程。有助于分析自动化迭代过程中的多物理性能,包括振动、流体动力学和传热的设计和优化。

Teamcenter 性能分析通过深入挖掘的方法,系统地发现和解决 PLM 系统性能问题。可以用来监督生产过程本身,控制各种增材制造技术的加工过程。PLM 系统性能问题可由基础设施中的许多因素引起,包括数据库服务器、应用程序和 Web 服务器、客户端工作站以及物理网络。 此外,还需要基于所部署的解决方案优化 Teamcenter 配置、第三方软件、安全层、集成和用例。

Teamcenter 性能分析按照 Siemens PLM Software 最佳实践和方法检查您的 Teamcenter 环境、分析设置、检查用户和系统事务日志并彻底测试性能用例,以发现潜在的瓶颈。

西门子PLM软件公司总裁兼首席执行官Tony Hemmelgarn说“这仅仅是新一代生产能力的开始,西门子致力于提供软件技术与工具,如Convergent(收敛)建模,支持端到端的流程优化、拓扑优化和3D打印准备,这套PLM是专门为增材制造进入产业化所准备的”。西门子将于2017年1月开始正式推出端至端的增材制造解决方案。

一个太小的应用领域是无法运用像西门子PLM这样的产品生命周期管理软件的,西门子花费如此大的精力研发适合增材制造的端对端的软件解决方案更加说明增材制造的应用面即将全面打开,进入产业化领域。

增材制造与自动化的结合以及产业化时代的到来,那么关于增材制造的市场前景发展预测,恐怕所有的目前的市场研究机构都需要重新审视各自预测的数据了。
