关于非金属3D打印注塑模具,你所需知道的一切都在这里

发布时间:2020-03-26 18:16:09作者:魔猴网 http://www.mohou.com/articles/article-10239.html阅读:3000

要了解什么是3D打印注塑模具,我们从常规的注塑成型开始。

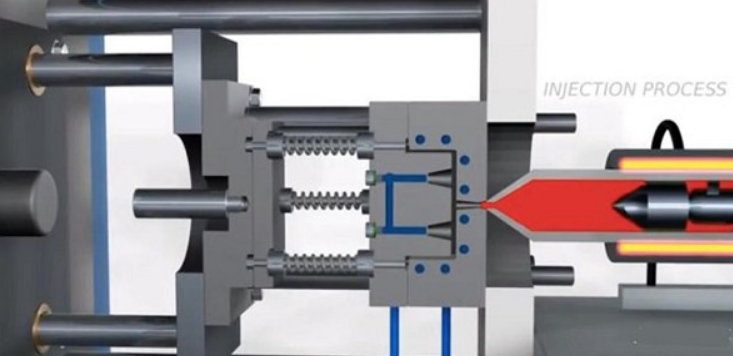

注射成型是塑料工业中最常见的制造工艺之一。本质上,将熔融塑料注入模具型腔中,使其在冷却时变硬,然后打开模具并取出塑料件。注塑成型主要用于批量生产,因为它在设计、测试和加工方面的前期成本很高。当然,所生产的零件越多,单价就会急剧下降,这就是使用注射成型进行批量生产的原因和优势。

关于非金属3D打印注塑模具,你所需知道的一切都在这里

为什么要进行3D打印?

注塑模具本身是带有型腔的金属块,这些型腔决定了所制成产品的形状。传统上,模具是通过计算机数控(CNC)铣床设计和生产的,非常昂贵。由于模具通常是由钢和铝等金属制成的,因此一旦生产出来就很难改变。因此,3D打印注塑模具提供了一种便宜而灵活的替代方案。让我们看一下如何实际打印3D注射模具,利弊,3D打印注射模具的新发展,以及最后打印的技巧。

注意:虽然3D打印注塑模具很多人都可以做,但实际使用过程中,可能需要更多的精力和设备。当然,也可以使用专业的3D打印服务。

如何3D打印模具?

数据处理

3D打印注模与打印其他3D打印对象的方式类似:

注塑模具是使用CAD软件设计的,例如AutoCAD 或Fusion 360。

设计文件以STL格式保存,并切片成G代码。

使用3D打印机逐层打印模具。

将模具安装到金属框架中,并准备进行注塑。

3D打印注塑模具的材料既然已经介绍了进行3D打印注塑模具的基本过程,那么让看一下可以使用哪些材料。一般来说,您需要具有高强度和刚度的产品来承受注射过程中产生的压力。而且,它将需要具有耐高温。

以下是用于3D打印注塑模具的几种常用材料:

PETG(聚对苯二甲酸乙二酯)

ABS(丙烯腈丁二烯苯乙烯)

尼龙(又名聚酰胺)

PP(聚丙烯)

TPE(热塑性弹性体)

POM(聚甲醛,又名Delrin或乙缩醛)

可以使用SLM、SLA、FDM、材料喷射和SLS完成3D打印注塑模具 。也就是说,由于高尺寸精度和光滑的表面非常适合注塑模具,因此SLA是生产注塑模具的首选3D打印方法。

关于金属框架及其在注塑模具中的作用,您应该了解一件事。框架为注塑过程中产生的压力和热量提供支撑。由于金属框架可以普遍使用,因此仅模具的模芯部分需要进行3D打印,因此更改设计既轻松又灵活。但是,在整个模具进行3D打印的情况下,需要更多的材料和更长的打印时间。

3D打印注塑模具优点缺点

3D打印是生产注塑模具的绝佳选择,但也有其缺点。魔猴网特别提示,以下比较排除了金属3D打印模具。

优点

低成本:生产注塑模具的传统方法非常昂贵且耗时,需要模具制造商的精密机械和专业知识。而3D打印是一种更便宜的制造模具的方法。据报道,与传统技术相比,3D打印模具最多可节省80%的成本。

灵活性和效率: 3D打印大大减少了设计和生产时间。任何具有3D打印经验的人都可以打印模具,如果对它不满意,可以简单地调整设计并打印另一个。

小批量生产的适用性:采用传统方法(例如CNC铣削)制成的注塑模具的初始成本很高。因此,只有当产量足够大时,才合算。另一方面,3D打印模具的制造成本要便宜得多,而且如果没有初期高昂的前期成本,则最好使用3D打印模具来完成中小批量生产。

缺点

更长的生产时间:由于塑料的导热系数比金属低,因此3D打印的塑料模具生产产品所需的时间更长,从而延长了整体生产时间并降低了生产率。

收缩:像许多其他3D打印对象一样,冷却时3D打印的注射模可能会收缩,这是3D打印中的常见问题。当需要精确尺寸时,这可能会带来问题。

结构完整性较弱:大多数3D打印模具均由塑料制成,无法长时间承受高温和高压。这会导致3D打印的注塑模具在浇口和焊缝处老化。

3D打印注塑模具的前沿研究

我们一起来看看3D打印注塑模具领域的一些最新进展。

表面涂层

3D打印的注塑模具在高温和高压下易于降解。用保护涂层改善表面寿命是防止热降解的一种方法。在3D打印的注塑模具表面上沉积一层金属、金属硝酸盐、陶瓷和氧化物可增强其耐热性和抗撕裂性。

导热复合材料

导热率是物体导热能力的量度。金属比塑料具有更好的导热性。换句话说,金属可以比塑料更快地被加热或冷却。由于3D打印注塑模具(模具)的加热和冷却阶段要比CNC模具更长,因此它们的循环时间也更长。在给定时期内只能生产较少的产品,则与传统的金属模具相比,生产成本会增加。为了解决这个问题,在模具材料中加入了导热添加剂以改善注射过程。例如,可以将氮化硼添加到ABS中,将铁颗粒添加到环氧树脂中。

金属3D打印注射模具

金属具有比塑料更好的导热性,那么为什么不3D打印金属注射模呢?随着金属3D打印的最新发展,这也开始得到了大量应用。但是,3D打印金属仍然比塑料贵得多,因此前期成本仍然很高。

3D打印注塑模具的注意事项

在开始打印注塑模具之前,请考虑以下有用的提示:

打印数量:确保您知道要制作多少个产品!请记住,3D打印的注塑模具仅用于小批量生产(30到100个,具体取决于模具)。因此,如果您打算制造数千个,则可能需要考虑使用常规模具。

添加拔模角度:直角会使注塑零件很难从模具中脱出,因此请尝试添加2度拔模角度以使对象更容易滑出。
