aau讯(编辑 卢晶)众所周知,3D打印的第一步是3D建模,基于此,建模软件成为了设计人员的必用工具之一。据小编了解,市场上CAD软件种类繁多,其中DassaultSystèmes的SolidWorks和PTC的 Creo在众多CAD软件中脱颖而出。
据了解,SolidWorks创建于九十年代中期,更便宜、更简单的它是Creo最为强劲的竞争对手。基于此,这两个CAD软件都扩展了它们的功能、客户基础和用途,成为市场上两个评级最高的CAD软件。
虽然它们都属于CAD软件类别,但SolidWorks和Creo有几个主要区别。
1.Creo更加专注于纯实体3D建模,而SolidWorks的建模方法则更具参数化。
2.SolidWorks易于使用的界面和广泛的行业认可而受到新手的好评。Creo旨在满足复杂的CAD需求,提供更高级别的详细模拟,适用于对设计要求高的建模人员。
3.软件结构不同。SolidWorks是一个包含所有常规设计工具的单一设计程序,而Creo实际上是用户根据其CAD需求进行混合和匹配的一组模块。
价格与许可
SolidWorks
SolidWorks根据您的身份类别以及您打算如何使用该软件提供四种许可证。每个都有专门的权限和工具。
商业:购买软件来开展业务的人应该熟悉这种许可证。拥有此许可,您可以使用SolidWorks来制造可销售和获利的产品。
研究:研究人员需要分享他们的工作。通过此SolidWorks许可,可以将自己创建的用于项目、行业出版物或知识产权文书工作(例如专利申请),且内容全部加水印。它的目的不是直接产生利润。
教育: SolidWorks的教育许可与核心设计软件一起提供了多种教学支持。可以从一系列模块中选择使用者所需的东西,所有这些模块都可以与学生一起使用(但同样,不能用于商业用途)。
企业家和初创企业:这种许可证类型是CAD系统为了帮助正在起步的初创型企业。SolidWorks为符合以下条件的人员提供为期三个月的免费软件试用和培训:该软件用于设计将要销售的产品(而非咨询产品),但此类许可由条件限制,即初创型企业的资金和收入少于100万美元并且运营时间在三年之内。需要特别注意的是,如果已经在使用任何DassaultSystèmes软件,则无法切换到此类许可证。
SolidWorks的定价系统基于使用等级。它包括软件本身的一次性费用,以及维护和升级的年费。
标准: 3,995美元的一次性费用,每年另加1,295美元维护费;
专业人士:一次性费用5,490美元,每年另加1,495美元维护费;
Premium:一次性费用7,995美元,每年另加1,995美元维护费;
Creo
根据应使用多少设备,Creo可以提供两种类型的许可证:
锁定:这是用于在单个设备(例如工作台式机)上使用Creo。不能将程序转移到任何其他设备,但是不需要服务器许可即可使用它。
浮动:使用此许可证,可以在许多设备上使用Creo。浮动许可证需要服务器许可,以使Creo知道有多少设备正在使用同一个许可证(因为有上限)。对于办公室或工作环境(其中多个设备上的多个用户可以共享同一Creo用户名)。
值得注意的是,如果没有与销售人员交谈,很难确定Creo的确切价格,因为PTC提供了多种可以满足一些特定情况使用的功能。但是,有五个基本服务级别具有订阅的基础价格可以参考。所有价格均为每年的订阅费用。
基础设计:锁定版2,390美元,浮动版2,931美元;
高级设计:锁定版5,890美元,浮动版7,299美元;
设计升级版:锁定版10,300美元,浮动版10,980美元;
设计高级版:锁定版14,375美元,浮动版15,610美元;
高级设计生基本:锁定费用为20,000美元,没有浮动许可证
系统要求
SolidWorks和Creo对计算机的配置有一定的要求。下面,就让我们分解一下运行每个软件所需的电脑配置条件。
SolidWorks
操作系统: Windows 7 SP1或10,64位
最小RAM: 16 GB或更多(取决于渲染的大小)
视频显示: 工作站绘图显卡(推荐)
CPU: Intel Core i7 9700K或Core i9 9900K(推荐)
互联网连接:不需要(可以在离线模式下完成工作)
Creo
作业系统: Windows 7、8、8.1或32/64位
最小RAM: 512 MB
视频显示:具有 3D功能的图形显卡
CPU: 单或双四核处理器
互联网连接:需要激活(每三天重新激活一次)
特性与功能

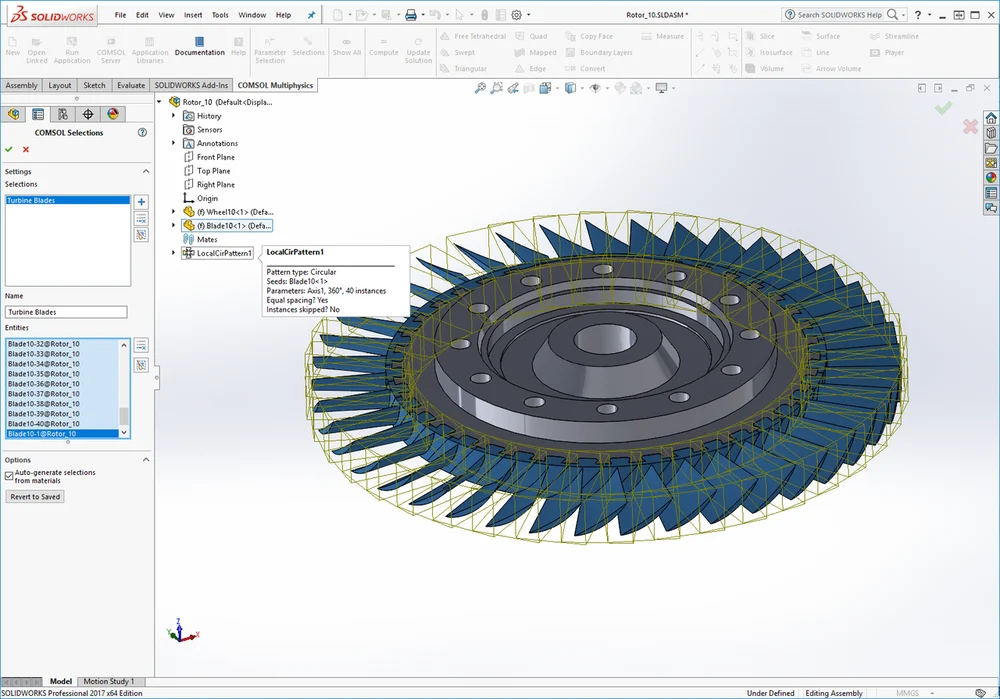

SolidWorks

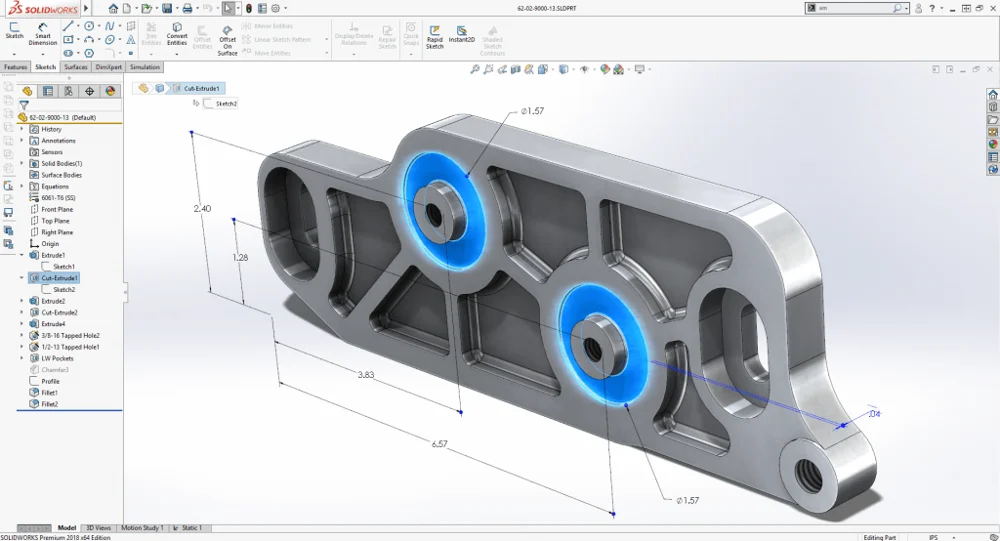

SolidWorks是1995年投放市场的CAD软件。它是基于参数特征的方法进行CAD的实体建模器,它强调创建逼真的渲染对象。
尽管SolidWorks的功能很多,但我们将重点介绍SolidWorks用户体验最佳的几个功能。
命令查找器:如果在菜单选择中毫无头绪,SolidWorks的命令查找器将提供帮助。搜索功能在顶部的功能区上,根据关键字查找命令,
隐藏或显示组件:处理复杂的设计要在大图之间切换并专注于小细节。在SolidWorks中,在可见和隐藏之间随意切换。按住Shift和Tab键,隐藏或显示一个特定的组件。
干扰检查: SolidWorks最受称赞的仿真功能之一是它能够让使用者知道在为它们设置的测试过程中是否有任何组件重叠或发生冲突。如果在设计测试阶段(而不是在制造过程中途)能够捕捉到这种干扰,那么系统会通知使用者,减少使用者的困扰。
特定于仿真的配置:为了执行某些仿真,必须更改设计的几何形状。在SolidWorks的模拟中,可以更改设计中的形状而无需保存它们。
异形孔向导:无需依赖于手册或带有书签的浏览器窗口来了解在设计中制作的孔的细节。借助其孔向导,SolidWorks将所需的所有信息存储在包含孔的特征中,以便符合标准并安装标准工具和硬件。
快速配合:按住Ctrl键并选择参考时,例如面、边或顶点,会弹出整个设计结构。并根据用户选择的参考快速配合将设计的各个组件组合在一起。这也是随时检查进度的一种简便方法,可以节省大量时间。
鼠标手势:用户对此功能存在两种不同的观点。一些用户发现它的精确度远低于键盘命令,但其他用户则可以自由的移动,并发现鼠标更易于控制。无论怎样,SolidWorks的确在很大程度上取决于鼠标的使用,这可能需要一些时间来习惯。
文库:如果用户有经常使用的形状和细节,可将它们添加到SolidWorks文库中,这样就不必每次都重新创建它们。有利于保持设计一致性和理智性。
特性与功能

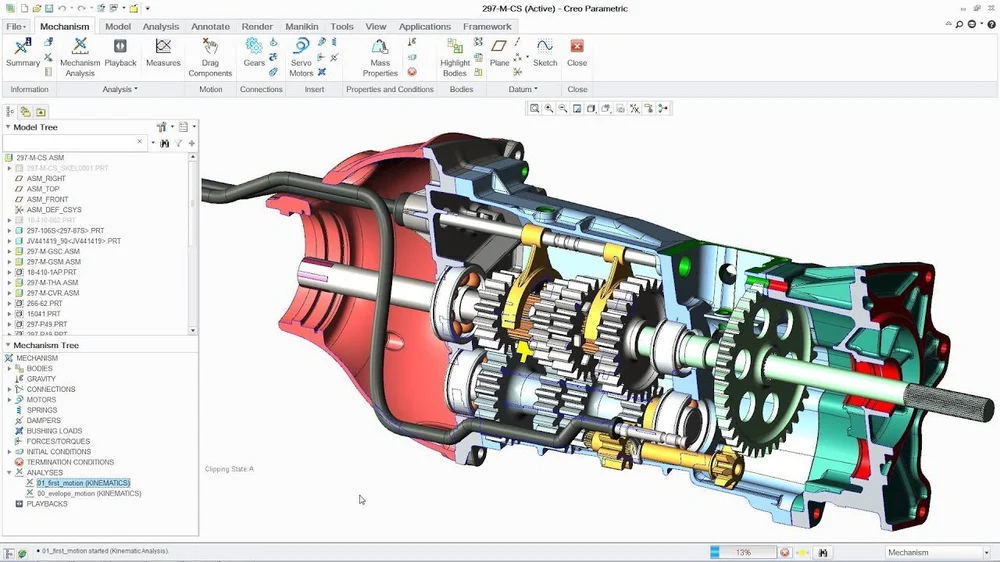

Creo

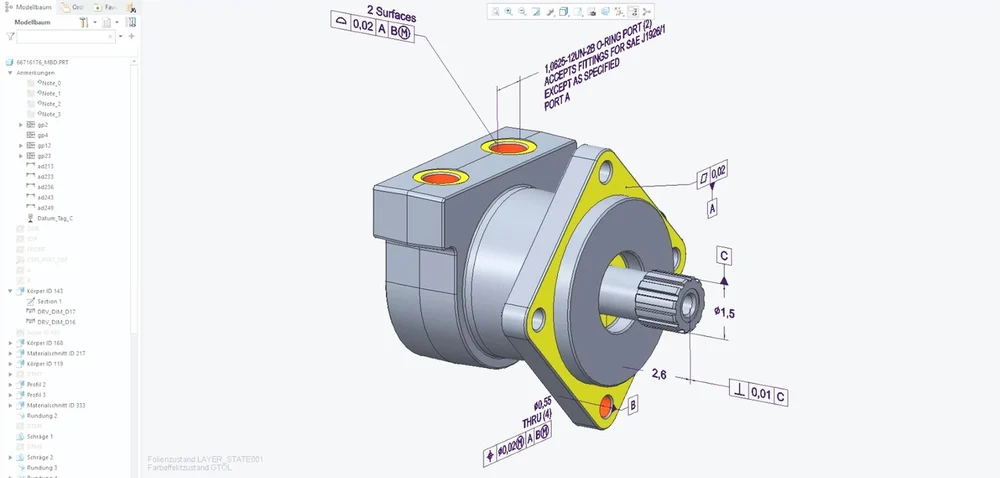

Creo附带了许多功能和工具,这些功能和工具展示了其CAD软件的较高水平。与SolidWorks相比,尽管它用户友好度很低,但是用户称赞Creo可以帮助他们完成一些事。
样式功能:此工具可以创建自由形式的曲线和曲面。Creo的“超级功能”可以将其中无数的内容组合。Creo用户喜欢这个独立的设计环境,可以在其中自由写意,还可以使用Creo的全套参数工具。
技术和自由式曲面处理: Creo提供了几种在设计模型上创建曲面和曲线的方法。技术表面处理可以在指定的测量约束范围内操作特定类型的曲面的面片。使用可以在屏幕上更改的曲线切线,自由式曲面可以调整曲面的边界和其他度量。底层结构会随着表面的变化而变化,这一切操作都按比例进行。
分析功能:如果有参数,则Creo可以展示在规范范围内创建的许多设计。用户可根据他们的选择,拒绝它或者选择想要保留的东西。无论使用哪种方式,都将获得旨在将最终产品提升到最佳状态的AI的帮助。
钣金建模:如果用钣金创建零件,则Creo具有在设计模型时与材料表面类似的功能。在钣金模块中,还可以调整特定的尺寸和其他细节,使设计在栩栩如生之前准确地获得所需的性能。
计算流体动力学:它是Creo最新5.0版本的新功能,可在设计中模拟液体和气体流动。值得一提的是,用户评价此新工具适用于任何级别的用户,因此即使是该软件的新手,也可以尝试一下。
3D打印设计: Creo最新版本的另一个主要优点是能够将用户的设计直接用于3D打印中。这是通过Materialize或其他金属3D打印服务完成的,可以节省大量时间和金钱。
用户体验
SolidWorks
易于学习:即使是CAD的初学者,SolidWorks有教程可帮助用户在不超过一个小时的时间内掌握基础知识。而且该公司拥有由用户主导的广泛社区也提供有关如何学习、练习和熟练使用CAD的文章内容。
使设计失败透明化:如果在CAD设计过程中出现错误,SolidWorks不会停止工作。它会将错误带入到后续步骤。SolidWorks记录了错误如何影响设计的其他方面,可以使用它来追溯错误的源头,从而为错误的发生以及如何纠正提供了更好、更全面的方法。
用户控制设计零件的详细信息: SolidWorks过程详细信息的另一个有用方面是如何将两个单独的设计合并为一个。这也意味着可以将整个设计的两个部分视为单独的文件,然后再将它们放在一起,此功能可以帮助用户使每个部分都关注应有的细节。SolidWorks还具有内置功能,可让您将焊件构建为一个多实体零件,如果您定期处理焊件,这将非常方便。
Creo
学习曲线:用户抱怨学习Creo是有难度的。CAD软件对初学者来说可能很困难。因此,如果以前从未使用过CAD,Creo可能不是一个很好的选择。

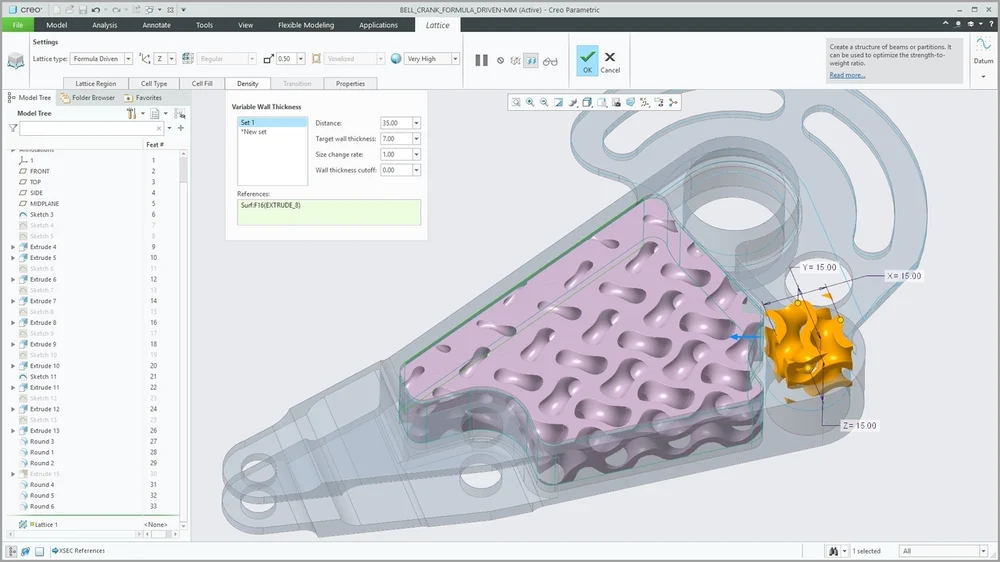

高端CAD功能: 例如拓扑优化(这使用户可以将优化的形状直接创建到几何图形上),从而在创建过程中实现自上而下的设计。用户说,他们喜欢Creo在工作中所提供的控制速度和级别,例如堆叠命令等其他高级几何构造功能。

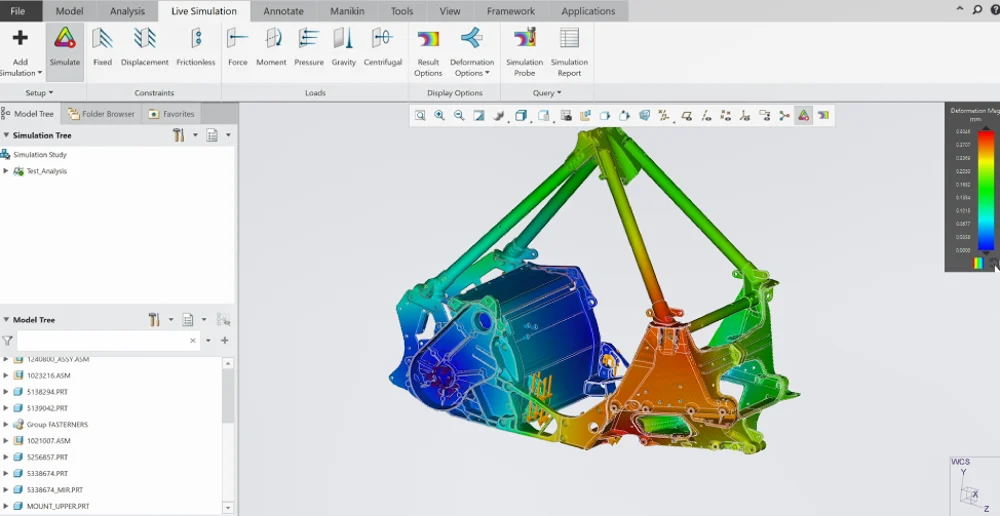

定制:由于Creo是一套CAD应用软件,而不是一个程序,因此可以选择所需高度的特定的模块,而无需使用其他功能。有许多针对不同级别用户的CAD软件包,从用于高级曲率和相切工具的“ Creo交互式曲面设计”到“ Creo Simulate”中的广泛的设计测试库。而且,这只是其十个全面应用程序中的两个,因此Creo都能满足实体建模软件的何需求。
用例和应用
由于SolidWorks和Creo都是实体建模CAD软件,因此它们的目标用户群有很大的重叠。但是,它们在使用细节上有一些关键差异,这使得每种方法都更适合于不同的专业应用。
SolidWorks
案例: SolidWorks在其网站上重点介绍了一些客户,例如Astrobotic、CP Manufacturing、Solar Ship、Labun Nuclear Technologies等等。
应用程序: SolidWorks被用于许多与制造相关的行业,包括机械、计算机硬件、机电工程和建筑。根据Enlyft的用户调查,采矿和医疗设备制造同样是使用SolidWorks的十大行业之一。
Creo
案例: PTC的网站上有许多公司的深入案例研究,包括富士通、明尼苏达大学的太阳能汽车团队和KTM。
应用程序:由于Creo具有广泛的适应性,因此已在许多行业和公司中使用。其中包括汽车、航空航天、重型机械以及其他在制造前需要进行稳健测试和设计仿真的企业。
社区与公司支持
SolidWorks和Creo在网上都有专用的网站供想要连接、进行故障排除和了解更多信息的用户使用。下面重点介绍有关他们各自的官方支持系统的一些细节。
SolidWorks
社区: SolidWorks的社区由实际用户领导,他们往往会进行现场聚会和流媒体会议。使用者找到自己的地理区域,甚至自己成为小组负责人。此外,SolidWorks 在其官方网站上拥有大量由用户主导的论坛。
公司支持: SolidWorks使用集中式知识库来组织公司生产的教育和培训模块。用户可以参加完整的课程(甚至可以通过自己的努力获得认证),也可以选择需要帮助的主题。当然首先要与他们的支持团队联系。
Creo
社区: PTC拥有一个公司支持组页面,该页面根据用户使用的产品而定。另外,还可以与他们的开发人员合作解决其他用户尚未解决的问题。
公司支持:用户可以通过PTC University培训课获得更正式的帮助。有几种搜索可用类别的方法,可以按地区和产品进行过滤。
用户看法
这两个CAD软件都是实体建模中的“明星产品”。选择使用哪一个真正取决于对自己的技能水平和对CAD项目所需技术的评估。
大部分用户喜欢Creo,因为它具有核心CAD功能的定制。但在软件学习方面,要比SolidWorks困难得多,但在关键领域(例如设计速度,键盘快捷键以及提供更多详细信息的大量工具),其性能优于SolidWorks。
另一方面,如果是经验不足的建模者,或者工作中需要用到CAD但不是经常使用的用户,我们建议您使用SolidWorks。除了用户友好度很好之外,它还拥有一个强大的论坛,可以提供给用户需要设计的任何内容。
