技术新发现:使用机器视觉自动执行多功能3D打印机的喷嘴对准

发布时间:2020-06-23 11:58:30作者:原创阅读:1278

aau讯(编辑卢晶)“黑客”一词从贬义角度来讲,是指试图利用系统、计算机或其他手段进行的尝试,通常是出于非法原因。但是,从褒义角度来说,是一种聪明的体现,利用技术或技巧以用来更有效地完成一项繁琐的任务。基于此,在3D打印领域,也有着这样的一群“黑客”,他们为3D打印机想出了一些更好的使用方法,比如实现材料混合,改善自动床平整,甚至将3D打印笔变成成熟的3D打印机。

现今,在Hackaday中报道了一种新的黑客,他们使用机器视觉来简化多工具3D打印机的一个非常具体的问题。

“对于使用过多功能3D打印机的人都知道,将喷嘴排成一列可能是一个棘手的但必不可少的步骤。现有方法是使用游标尺测量偏移量,或者用朝上的相机拍摄一系列照片,这一步是重要的。喷嘴之间的任何不匹配都会使多色打印最终看起来像Scotty那样在传送光束控制台的滑块,” Hackaday博主Joshua Vasquez写道。

自动化的TAMV(代表“工具对齐机器视觉”)由Hackaday的3D打印社区的成员Danal Estes创建,他专注于多工具3D打印的基础架构研究。遗憾的是,Estes最近去世了,基于此,我希望通过分享他的设计能够纪念他的创作。

技术新发现:使用机器视觉自动执行多功能3D打印机的喷嘴对准

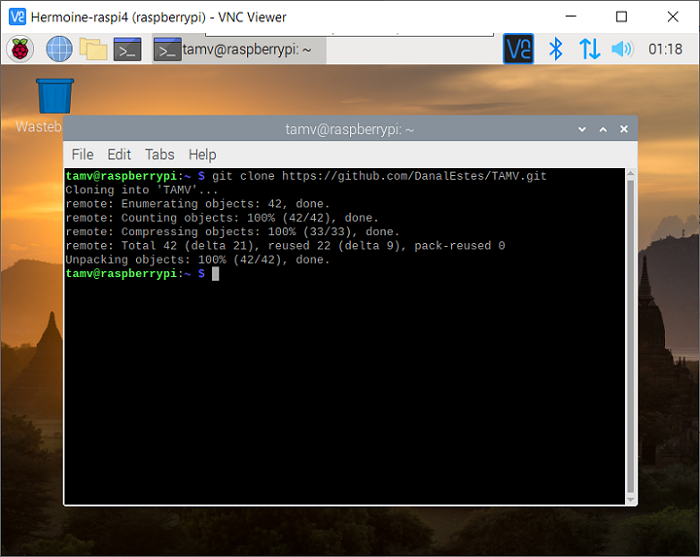

对于用户来说,在多功能3D打印机上排列不同的3D打印喷嘴可能很困难,这通常是通过手动方式解决的。但是,Estes求助于机器视觉来自动解决此问题,并将所有内容发布在Github上。在这里,他解释说,TAMV是“用于基于Duet的工具更换3D打印机”,并且它需要“与DUETRepRap V2或V3打印机的网络连接”,以及安装了编程功能库OpenCV的Raspberry Pi 。

在3D打印机的运动控制器旁边,他添加了Raspberry Pi和一个朝上的摄像头。然后,他研究了修复程序的具体细节。

“几行代码(和几个小时的OpenCV编译),他自己有了一个检测圆弧的脚本,该脚本自动循环并遍历每个工具,检测喷嘴中心,并为存储在机器中的每个工具计算偏移量并配置文件”,Vasquez写道。

技术新发现:使用机器视觉自动执行多功能3D打印机的喷嘴对准

根据他的详细说明,Estes开发的TAMV工艺使用相机来计算“进入您的config.g”中的“ G10 Xnnn Ynnn”命令,以设置XY对齐方式,以便在多功能3D打印过程中喷嘴正确对齐。他将所有内容都开源了,并包括一个用于编译OpenCV的安装脚本。Vasquez表示,该解决方案超越我们所知的一切,这是一个伟大的应用,机器视觉建立在一堆可识别的硬件和软件之上。

在设置自己的TAMV修复程序之前,需要注意的一点是Estes创建此项目是专门为可以进行工具更换的Jubilee3D打印机创建的,该3D打印机运行带有Duet3控制器和以单板计算机模式连接的Raspberry Pi。但是,如果使用者要应对这一挑战,可以将TAMV的主要功能调整为与其他具有类似控制板堆栈的多功能3D打印机配合使用。甚至可以将其扩展为可在PC上本地运行的独立脚本,该脚本可单独打印校准喷嘴偏移量。

Vasquez总结道:“除了TAMV之外,令人耳目一新的是,在3D打印机问世十年之后,我们仍在寻找提高这些机器性能的方法。”

你对此新闻有何看法?想获得关于3D打印行业的更多信息?请登录www.lc1024.com加入社区参与这一话题以及其他3D打印话题的讨论吧。
