Ender 3最新升级版高调来袭,彻底对X轴不稳定性say Byebye!

发布时间:2020-11-23 15:18:21作者:原创阅读:5752

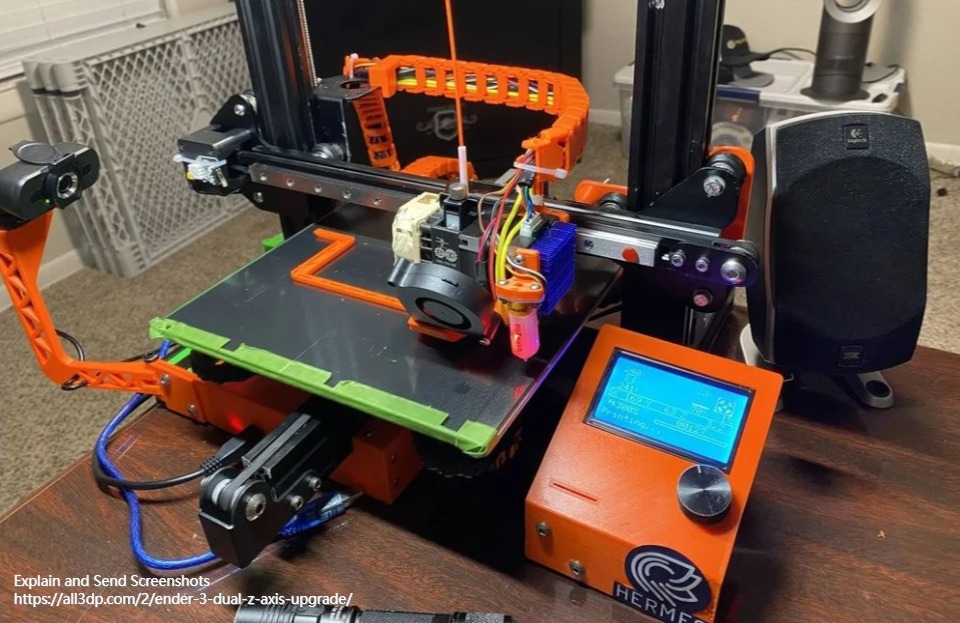

  众所周知,Ender 3是为业余爱好者和想通过反复试验来了解更多有关3D打印的人们所设计的最佳预算3D打印机之一。之所以如此受欢迎,部分原因是Ender 3是开源的,并且没有使用任何专有的固件或硬件。
Ender 3最新升级版高调来袭,彻底对X轴不稳定性say Byebye!
  虽然Ender 3具有非常高的性价比,但并非没有问题,而解决这些问题的方法是通过物理(硬件)和数字(固件)进行升级。Ender 3有许多升级版本,可以购买升级以提高打印质量和功能。

  而在本文中,小编将介绍Ender 3的最新升级,该升级通过使用另一个Z杆来增加X轴龙门架的稳定性。下面,就请跟随小编一起来看看吧。

双重焊接
Ender 3最新升级版高调来袭,彻底对X轴不稳定性say Byebye!

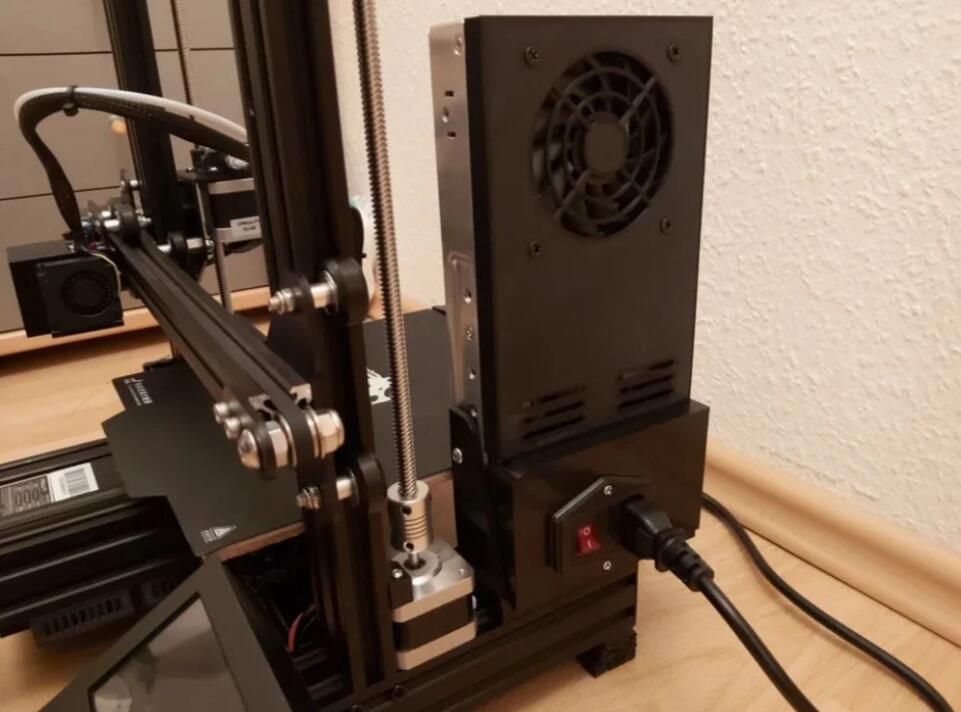

  此次升级解决了Ender 3有史以来最烦恼的打印问题之一:X轴稳定性。Ender 3是一款出色的打印机,但只有一根Z杆支撑X轴机架。 (机架是将热端托架固定在打印台上方的设备。)

 存在问题

  通过对使用过Ender 3用户的采访来说,X轴龙门有时会倾斜,这是因为X轴龙门会在一根Z杆上施加太大的重量,而这在一定程度上会影响打印质量。除此之外,打印床平整问题,因为如果机架倾斜或摆动,热端沿X机架的高度可能会不同。这种摆动还会在打印过程中导致其他问题发生。

解决方案

  有些用户在遇到X轴龙门架倾斜或摆动时,通常会做的操作是拧紧X机架螺丝。但是,这只是在遇到问题时的临时解决方案,而安装额外的Z形杆则是更强大、更持久的解决方案。升级后,用户可以在龙门架的另一侧添加一个额外的Z形杆,以提供更高的稳定性并确保热端支架保持水平。

注意事项

  需要注意的是,对于此升级,用户必须找到一个新位置来将电源设备(PSU)放置在打印机的右侧(在LCD屏幕的后面)。幸运的是,用户可以将3D打印PSU支架向右稍微移动以重新放置PSU。这样可以使电源设备远离Z轴以及您的桌子空间。

用户需要什么
Ender 3最新升级版高调来袭,彻底对X轴不稳定性say Byebye!

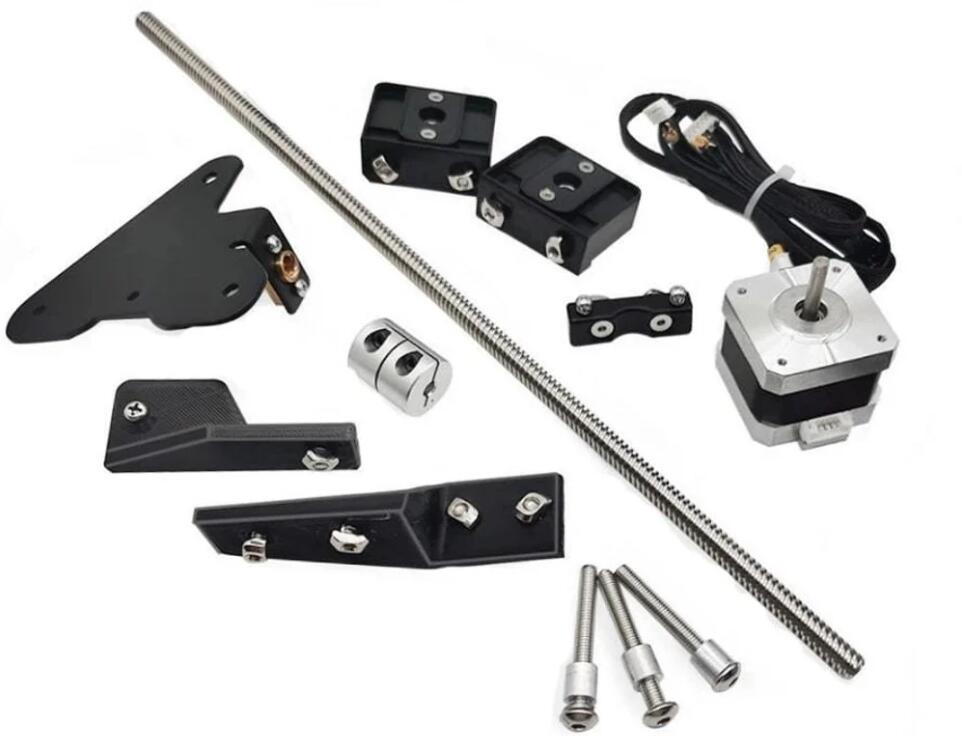

  对于此升级,用户将需要打印机随附的一些工具以及一些需要购买的零件。小编选择使用TH3D的Ender 3 Dual Z升级套件,该套件有据可查且价格合理(约70美元)。如果用户想要更便宜的选择,也可以进行非品牌选择。无论哪种方式,用户都会得到一系列不同的部分。

  如前所述,用户需要移动PSU。要将其重新安装到打印机上,而不仅仅是将其放在旁边,您可以3D打印TH3D在其网站上列出的型号之一。另外,通过将PSU安装到不显眼的位置,可以使3D打印机看起来更有条理。

  对于此升级,用户需要确保自己具有以下材料(所有材料都应包含在TH3D套件或您选择的任何套件中):

  4个M4螺钉,带T型螺母,用于轴承座;

  2个用于Z杆的全金属Z轴承座,已预装轴承;

  2个M3螺钉,带T形螺母和垫圈;

  3个M5垫片;

  3个M5螺丝;

  1个预装有惰轮的ACM张紧器支架;

  2个M8皮带轮;

  1x GT2皮带;

  1个Z形杆;

  另外,还需要具有以下所有工具:

  双面扳手

  各种内六角扳手(1.5、2、2.5、3、4毫米);

  小平头螺钉钥匙(特制小内六角扳手);

  下面,就请跟随小编一起来看看如何安装的吧!

操作步骤
Ender 3最新升级版高调来袭,彻底对X轴不稳定性say Byebye!

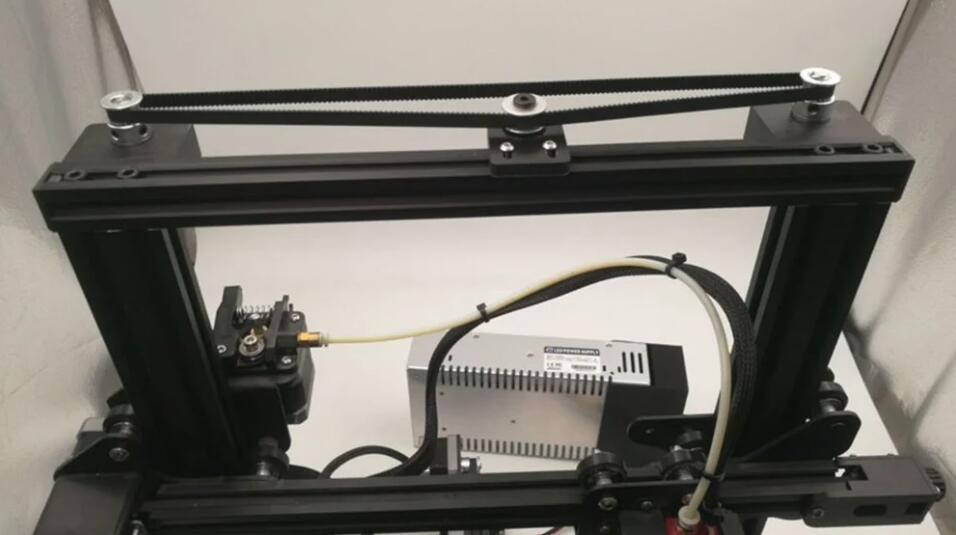

  以下是步骤概述,请看下面:

  拧下并卸下PSU;

  拧开并拆卸连接到Z轴螺纹杆的支架;

  组装新支架;

  这涉及拿起旧的J形支架,然后将一个原始螺栓和一个垫圈穿过旧支架中第二高的孔的背面。然后,分别在螺栓上滑动螺母、轴承和垫片。最后,将新支架固定在顶部并拧上螺母以将其固定。

  通过将支架片安装到X轴机架和框架上,将支架片安装到打印机的另一侧;

  将提供的一个轴承座滑过PSU所在的顶部并将其拧紧;

  用手松开原始的Z形杆,从另一侧卸下;

  将旧的Z形杆滑过轴承座,然后将其穿过支架杆耦合器;

  将另一个轴承座滑到步进电机上原来的旧Z杆所在的位置;

  将新的Z杆穿过轴承座,托架杆联接器和步进电机杆联接器;

  通过将齿轮皮带轮拧紧在Z杆的伸出部分上,将其安装到每个轴承座的顶部;

  将皮带松紧器拧入打印机顶部,并将提供的皮带缠绕在每个皮带轮上。

  将皮带松紧器尽可能拉远,然后通过拧紧将其锁定;

  现在,升级安装到此结束。

故障排除
Ender 3最新升级版高调来袭,彻底对X轴不稳定性say Byebye!

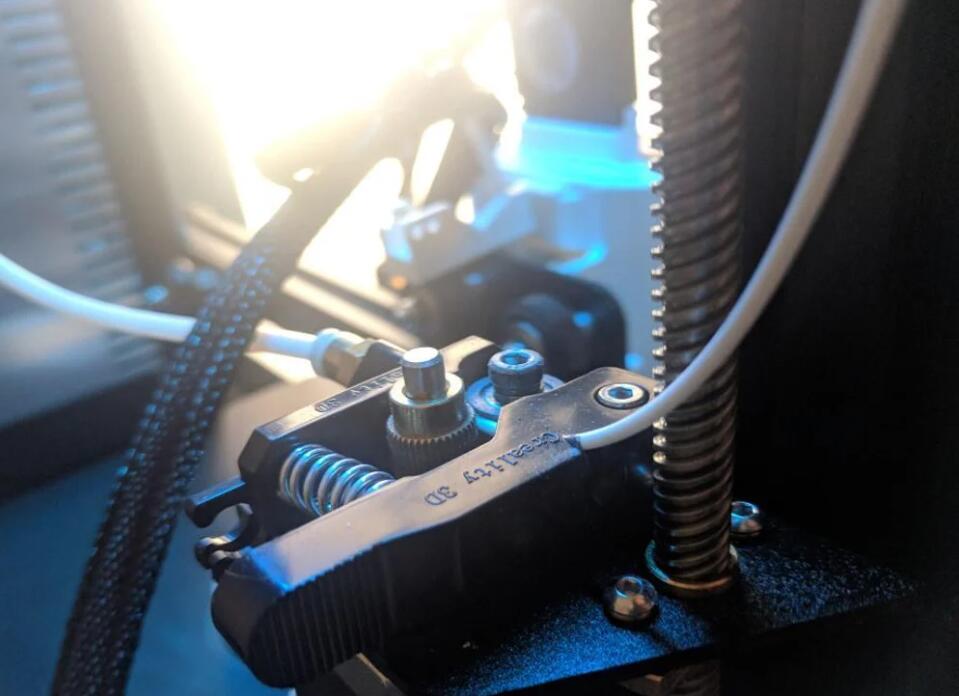

  现在,升级安装过程已经成功结束,以下是一些需要注意或可以帮助解决的常见问题:

  如果线轴支架在打印机顶部,请卸下它;

  通过测量X轴龙门的两侧高度来使其水平;

  确保Z杆完全没有弯曲;

  稍微松开支架杆连接器的螺钉,以使Z杆更容易通过;

  拔下打印机电源,以禁用步进电机锁定到位;

  摆动轴承座和皮带松紧器上的T型螺母,使其通过;

  卸下所有的挤压端盖,以便T型螺母能够穿过;

  使用前先打印测试模型;

  使用前调平打印床;

  如果用户在有这些提示的情况下,仍存在无法解决的其他问题,则可以在Reddit、Thingiverse论坛、YouTube等社媒找到大多数修复程序。此外,TH3D还声明他们为升级提供产品支持,可以为用户解决任何问题。

  安装升级后,许多用户已经注意到Ender 3的打印质量有所提高,但是可能需要进行一些测试和整平才能获得最佳效果。
