Optomec发布打印复杂电子产品的电子3D打印设备:Aerosol Jet HD2

发布时间:2021-01-20 17:09:25作者:aau3d阅读:1106

据外媒报道,知名3D打印设备制造商Optomec已于近日对外发布了其最新的电子3D打印设备:Aerosol Jet HD2。

Optomec发布打印复杂电子产品的电子3D打印设备:Aerosol Jet HD2

  据了解,Optomec的新系统允许用户在3D基板上打印互连,直到现在,它的精度和通量都比以前更高。此外,HD2还能够制造出具有更高高频性能的电路板,从而为它们提供潜在的信号中继或汽车雷达应用。

“HD2确实改变了设计师对IC封装的思考方式,”Aerosol Jet产品经理Bryan Germann说。“它不仅可以减小最终电子封装的尺寸,而且在涉及高频信号时,其性能也优于引线键合。引线键合只会在40 GHz以上产生很多电感。”

Optomec的AJP 3D打印产品组合

  随着HD2的推出,Optomec现在可以生产四种不同的AJP机器,包括Flex、5X和原始HD。气溶胶喷射打印是Optomec的两种主要打印技术之一,它主要用于在设备内部的3D基板之间建立互连,例如LED芯片或叠层裸片。

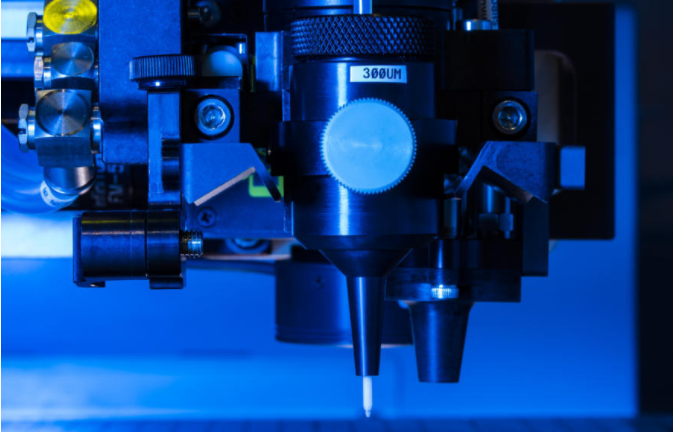

  基于AJP工艺,Optomec的系统将基于纳米颗粒的墨水喷涂到2D或3D表面上,然后将它们烧结在一起。该技术消除了对传统引线键合的需求,并且它与导电金、银的兼容性使它在航空航天和消费电子领域中都得到了应用。

  例如,三星电子已经安装了Optomec的AJP 5X系统,以加快其电子生产过程。在其他地方,AJP已用于创建从高分辨率电路、集成传感器的涡轮叶片到无线蓝牙收发器的所有部件。

  去年,全球防务公司Northrop Grumman的研究人员甚至利用Optomec的技术来开发3D打印升级后的半导体的新方法。现在,随着新机器的推出,Optomec本身也改进了AJP工艺,以更好地应对利润丰厚的半导体市场。

Optomec发布打印复杂电子产品的电子3D打印设备:Aerosol Jet HD2

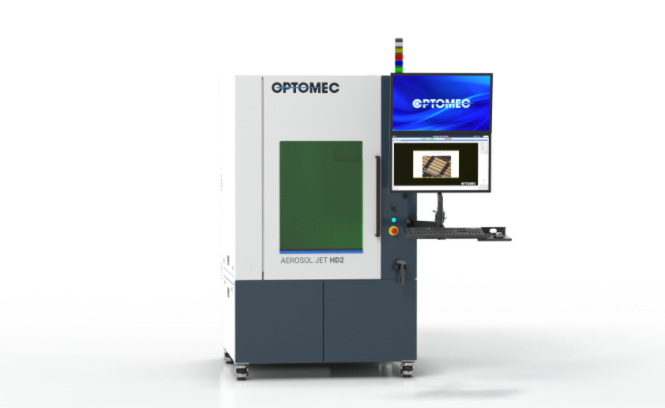

  新型Aerosol Jet HD2机器

Optomec的新系统旨在允许用户创建复杂的电子产品,以从支持5G的设备中提升性能。因此,HD2着重于精度,并且能够打印仅10微米宽的功能,大大优于原始尺寸的20微米。

  与AJP的前代产品一样,HD2可用于在2D或3D基材上进行打印,并且它支持多种墨水输入,这意味着可以在打印期间切换材料。Optomec的新机器还可以与导电金属以及某些介电聚合物兼容,从而可以生产复杂的电子产品,例如传输线、传感器或天线等。

HD2重量为567kg,高2185mm,比前代产品更大、更轻,而其300 x 300 x 100mm的打印区域也更宽。在连接性方面,新机器还具有USB 3.0和RGB LED端口,使用户可以根据自己喜欢的任何照明配件对其进行自定义。

HD2的其他可选配件包括用于4轴加工的旋转工作台,以及可实现自动装载和大批量生产的在线输送选件。此外,新采用者还将获得该公司的专有软件,该软件可以指导用户进行初始设置,并确保符合质量检查标准。

  技术规格

  以下是Aerosol Jet HD2 3D打印设备的技术规格。并且该机器将很快通过Optomec的分销商网络进行售卖,价格可根据要求提供。

  尺寸:46 x 60 x 86英寸(1168 x 1525 x 2185毫米)

  工作区:300 x 300毫米(XY)

  重量:1250磅(567公斤)

  吞吐量:每秒3条点对点电线

  精度/重复性:+/- 5 um(超过25 mm)

  线宽:<1至10+ um

  材料:导体Ag、Cu、Au

  软件:CAD / CAM离线编程
