PRIMES新推SCANFIELDMONITOR 3D打印激光表征设备

发布时间:2021-04-27 14:46:03作者:原创阅读:1522

摘要:激光束专家PRIMES已推出一种新的激光扫描仪表征设备,可与选择性激光熔化(SLM)3D打印机配合使用......

aau讯(编辑 吴昕烜)据外媒报道,激光束专家PRIMES于近日对外推出一种新的激光扫描仪表征设备,可与选择性激光熔化(SLM)3D打印机配合使用

众所周知,ScanFieldMonitor(SFM)被描述为适用于任何激光束和激光扫描仪设备的多合一诊断产品,它使用户能够确定有关其激光源的各种参数。因此,独立设备的设计旨在实现改进的工艺优化和系统认证,从而使用户能够更好地校准其基于激光的3D打印机,以进行工业3D打印。

PRIMES的销售工程师Stephan Holesch表示:在不到三秒钟的时间里,SFM就能确定最重要的生产参数通过特殊的测量方案,可以确定针枕失真重叠扫描场的合并焦点移位,以及激光开启和关闭延迟。

PRIMES新推SCANFIELDMONITOR 3D打印激光表征设备-秀美

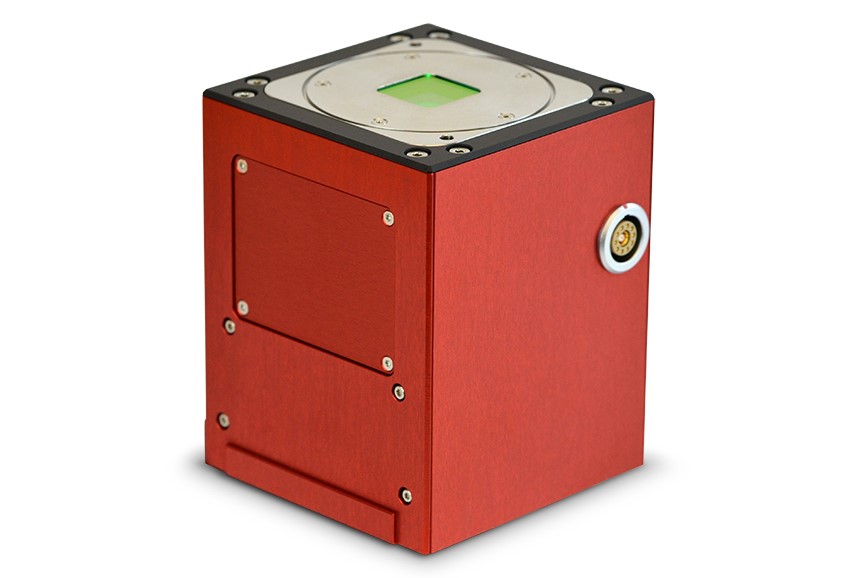

SFM激光表征设备与10W – 1,500W的激光器兼容。图片来自PRIMES。

通过SFM进行激光扫描仪鉴定

根据PRIMES的说法,工业3D打印的质量保证已落后。与传统的激光焊接技术相比,SLM 3D打印仍然严重依赖于打印机扫描系统的动态。随着越来越多的制造商将SLM集成到他们的工艺链中,需要精密的激光扫描仪表征仪器来设置质量标准和保证验证。

据了解,SFM采用获得专利的激光表征方法,该方法利用刻有一系列10到15微米厚测量线的玻璃板。当用户在板上扫描激光束时,光电二极管测量每个刻线散射的光。此过程可用于确定激光束在SFM上的路径焦散和场平坦度。

然后,利用集成光电二极管的采样率,SFM可以计算出激光从路径起点到终点的速度。由此,PRIMES的专有算法可以分析几个复杂的关系,如针枕失真、重叠扫描场的合并,甚至激光激活和停用的延迟。由于数据采集在写入扫描矢量所需的时间内完成(几毫秒),因此该设备也适用于时间分辨分析,如热透镜检查。

为了将激光的聚变轨迹精确定位在粉末床中,至关重要的是使激光的照射顺序与扫描镜的移动保持同步。鉴于SFM提供了绝对定位信息,因此该仪器最终可以用于校准这两个基本参数。

PRIMES新推SCANFIELDMONITOR 3D打印激光表征设备-秀美

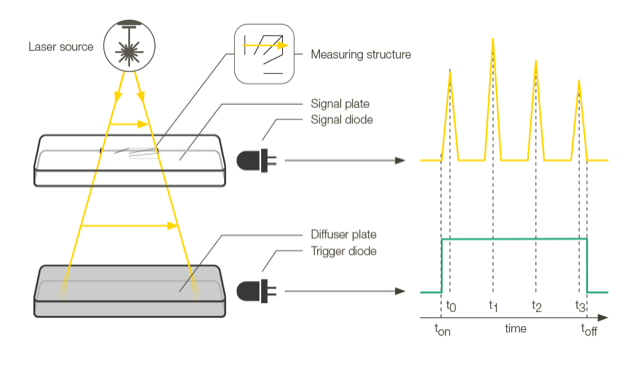

激光束和扫描仪的参数是使用在雕刻的测量结构上散射的光确定的。图片来自PRIMES。

是什么使SFM与众不同?

据悉,SFM的主要卖点是它的综合性,因为它将多个测量功能整合到一个设备中。这使得该仪器与扫描仪无关,从而能够表征抛在其上的任何基于激光的扫描系统。最终省去了用户的时间和成本,因为消除了对数笔资本投资的需求,并大大降低了工作流程的复杂性。

据该公司介绍,该系统的框架尺寸为80 × 80 × 100mm,可以放置在打印机制造室的任何位置PRIMES甚至还添加了一个以太网接口和一个WLAN模块,这样就可以在3D打印机之外进行远程控制SFM。与传统的光束诊断设备不同,该系统能够在全功率下分析光束,因此可以在实际操作条件下进行测量。
