20多种3D软件导出.stl格式文件的方法(建议收藏)!

发布时间:2021-05-31 18:00:04作者:aau 3d打印阅读:18053

在平时3d打印的时候,可能最为常用的文件格式就是stl了,虽然我们在3d建模的时候用的软件五花八门,但好在它们都能导出为.stl格式。下面,整理了20多种常用的3D软件导出stl格式文件的方法,为防止迷路,建议收藏!

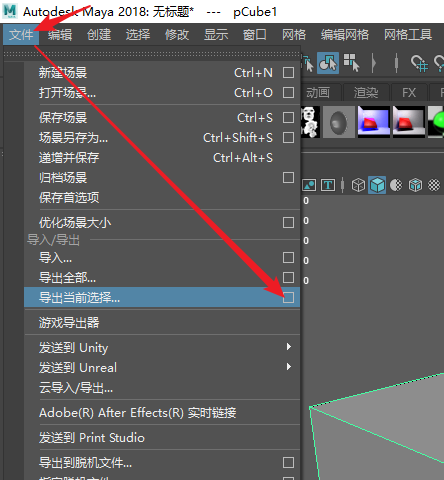

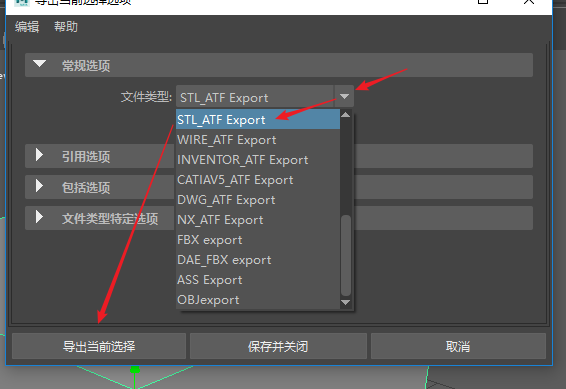

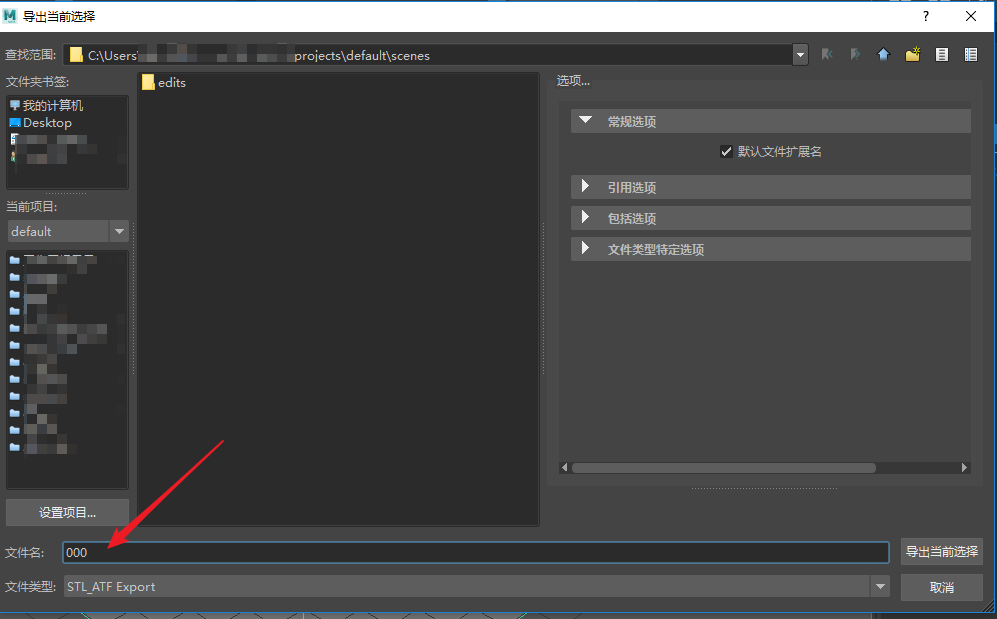

一、Maya

软件名称:Maya

导出stl文件流程:

①选中要导出模型-> ②点击File(文件)-> ③导出全部/导出当前选项-> ④文件类型:STLExport-> ⑤点击‘OK’

20多种3D软件导出.stl格式文件的方法(建议收藏)!

20多种3D软件导出.stl格式文件的方法(建议收藏)!

20多种3D软件导出.stl格式文件的方法(建议收藏)!

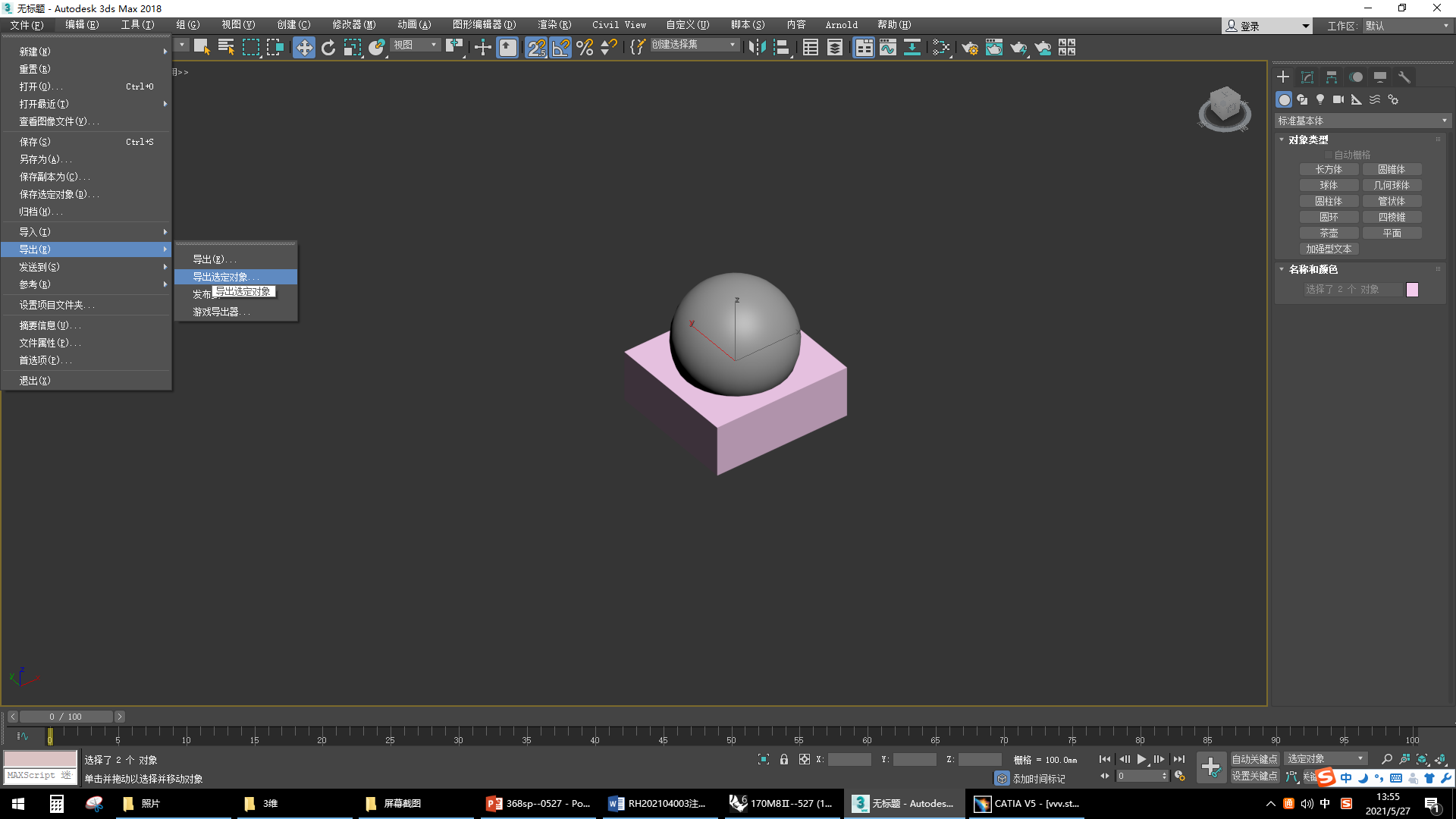

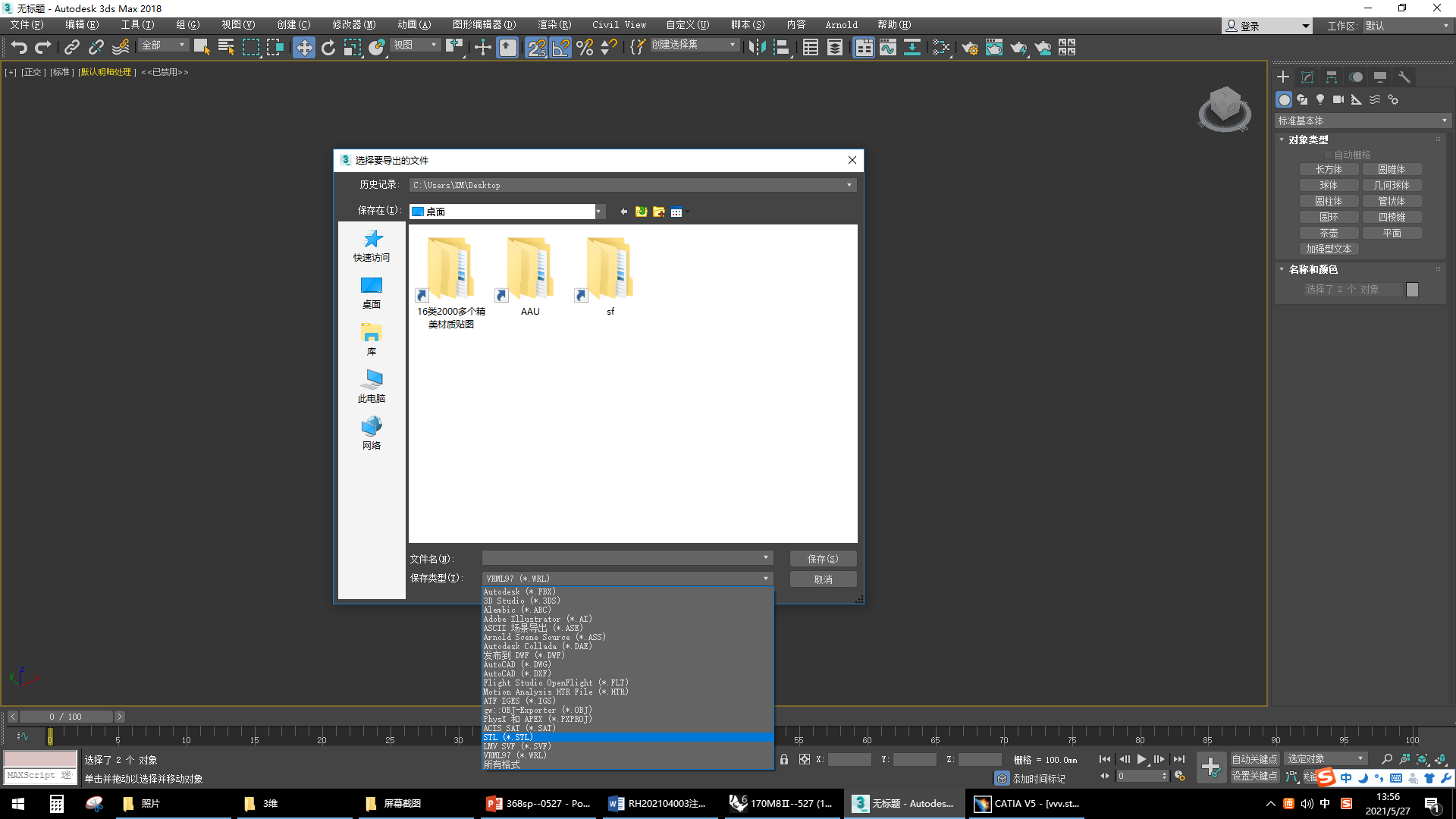

二、3DMax

软件名称:3DMax

导出stl文件流程:

①选中导出模型-> ②File(文件)-> ③Export(导出)-> ④选择STL文件类型(.stl文件)-> ⑤点击‘OK’

20多种3D软件导出.stl格式文件的方法(建议收藏)!

20多种3D软件导出.stl格式文件的方法(建议收藏)!

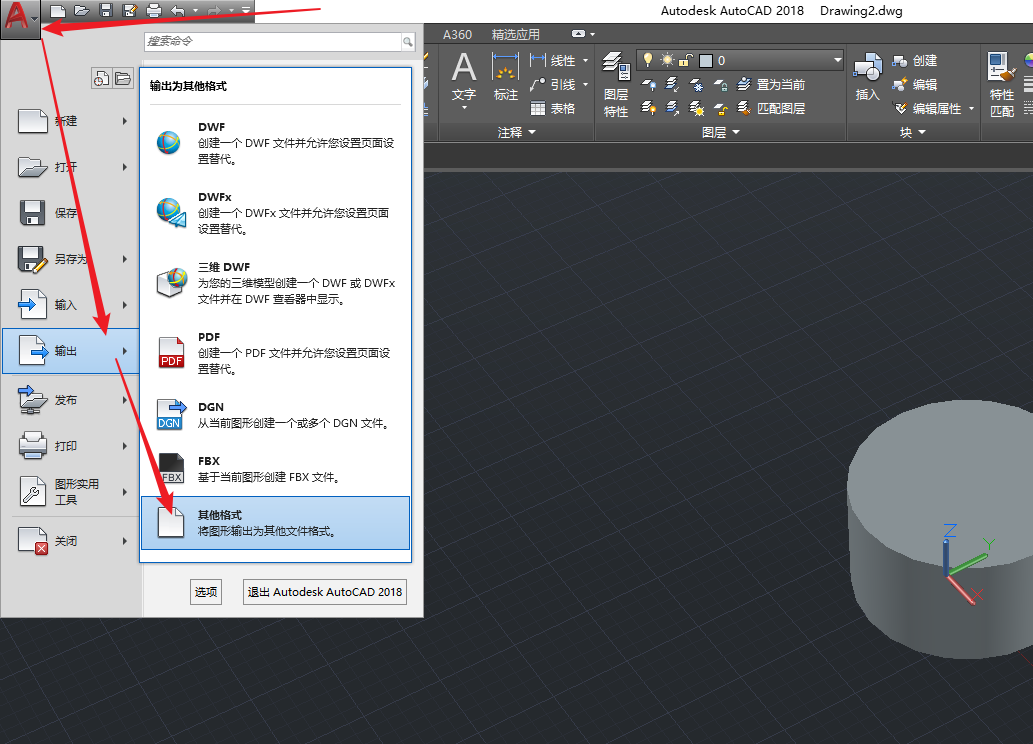

三、AutoCAD

软件名称:AutoCAD(简称‘CAD’)

前提条件:①设计必须是三维实体;②坐标值为正(非负)

导出stl文件流程:

方法一:①文件 -> ②输出 -> ③选择存储路径(扩展名为.stl)-> ④输入文件名 -> ⑤保存 -> ⑥选择要输出的实体 -> ⑦回车确定

方法二:①打开命令行 -> ②命令行输入‘Faceters’ -> ③设置精度值(范围1-10,1为低精度,10为高精度)-> ④命令行输入‘STLOUT’ -> ⑤选择实体 -> ⑥输入Y(表示二进制) -> ⑦设置文件名 -> ⑧保存

20多种3D软件导出.stl格式文件的方法(建议收藏)!

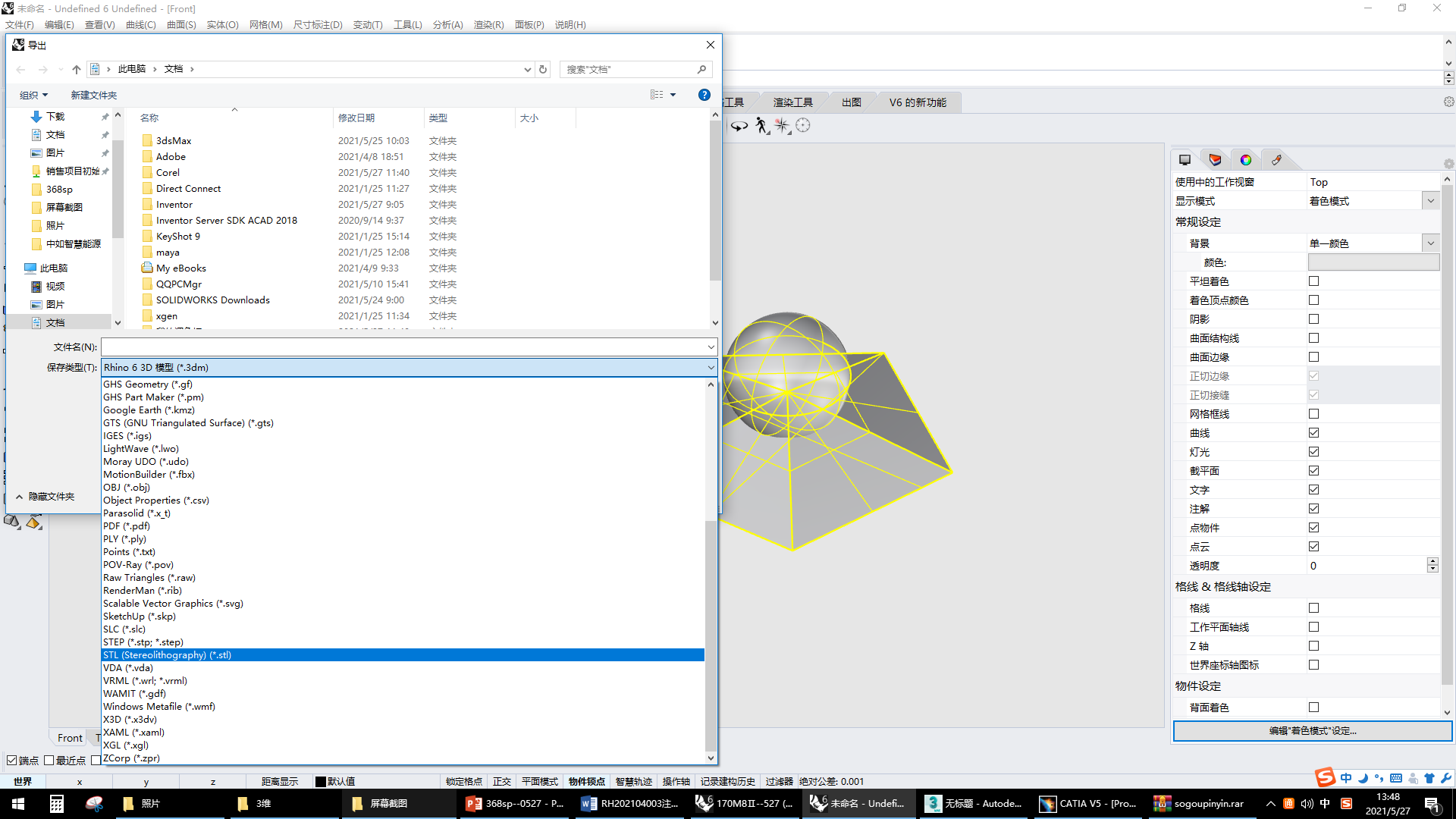

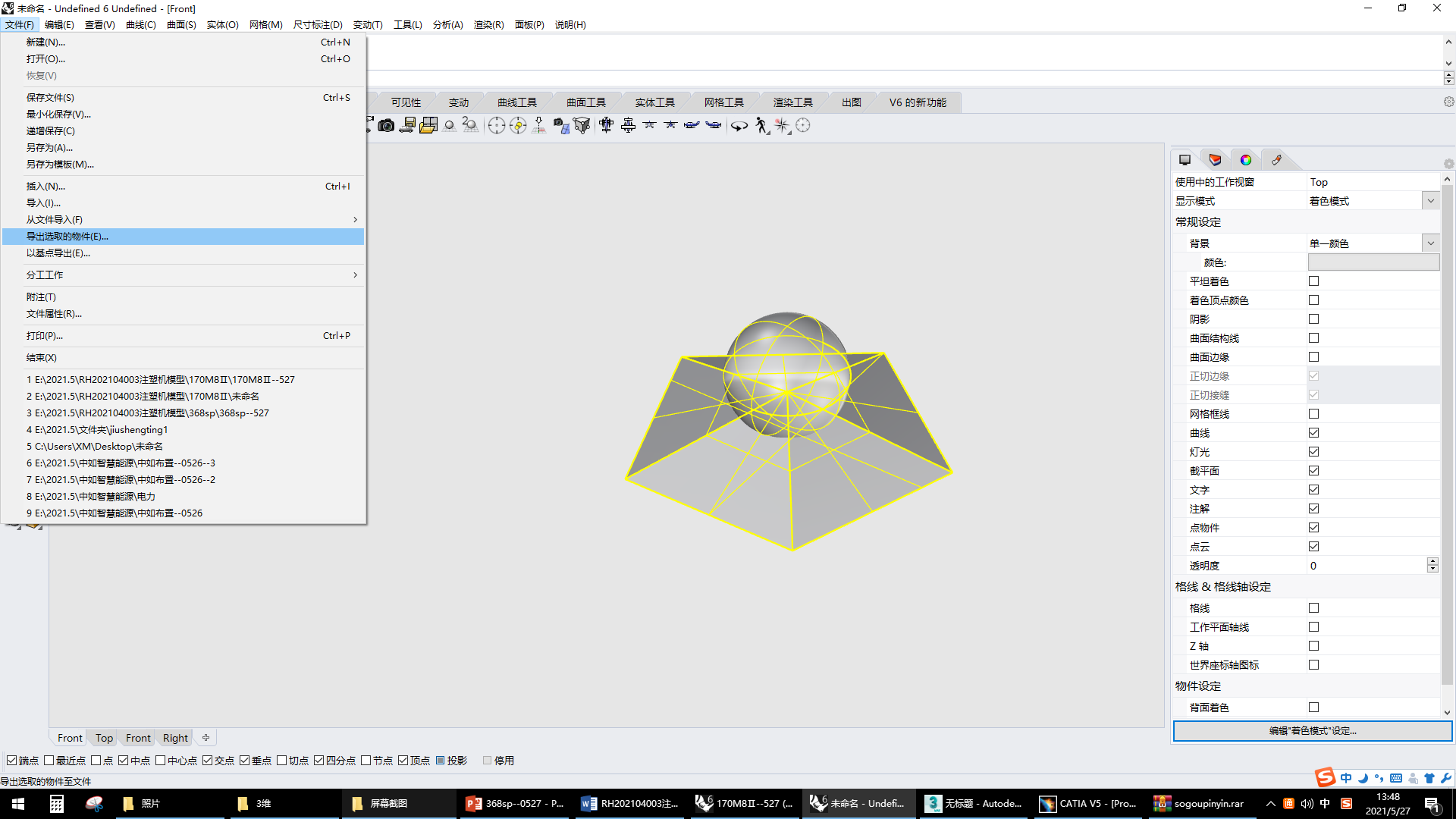

四、Rhino

软件名称:Rhino(俗称‘犀牛’)

导出stl文件流程:

①File(文件)-> ②Save As Select File Type(保存文件类型)-> ③选择.stl格式 -> ④输入文件名称 -> ⑤Save(保存)-> ⑥选择Binary STL Files(二进制STL文件)

20多种3D软件导出.stl格式文件的方法(建议收藏)!

20多种3D软件导出.stl格式文件的方法(建议收藏)!

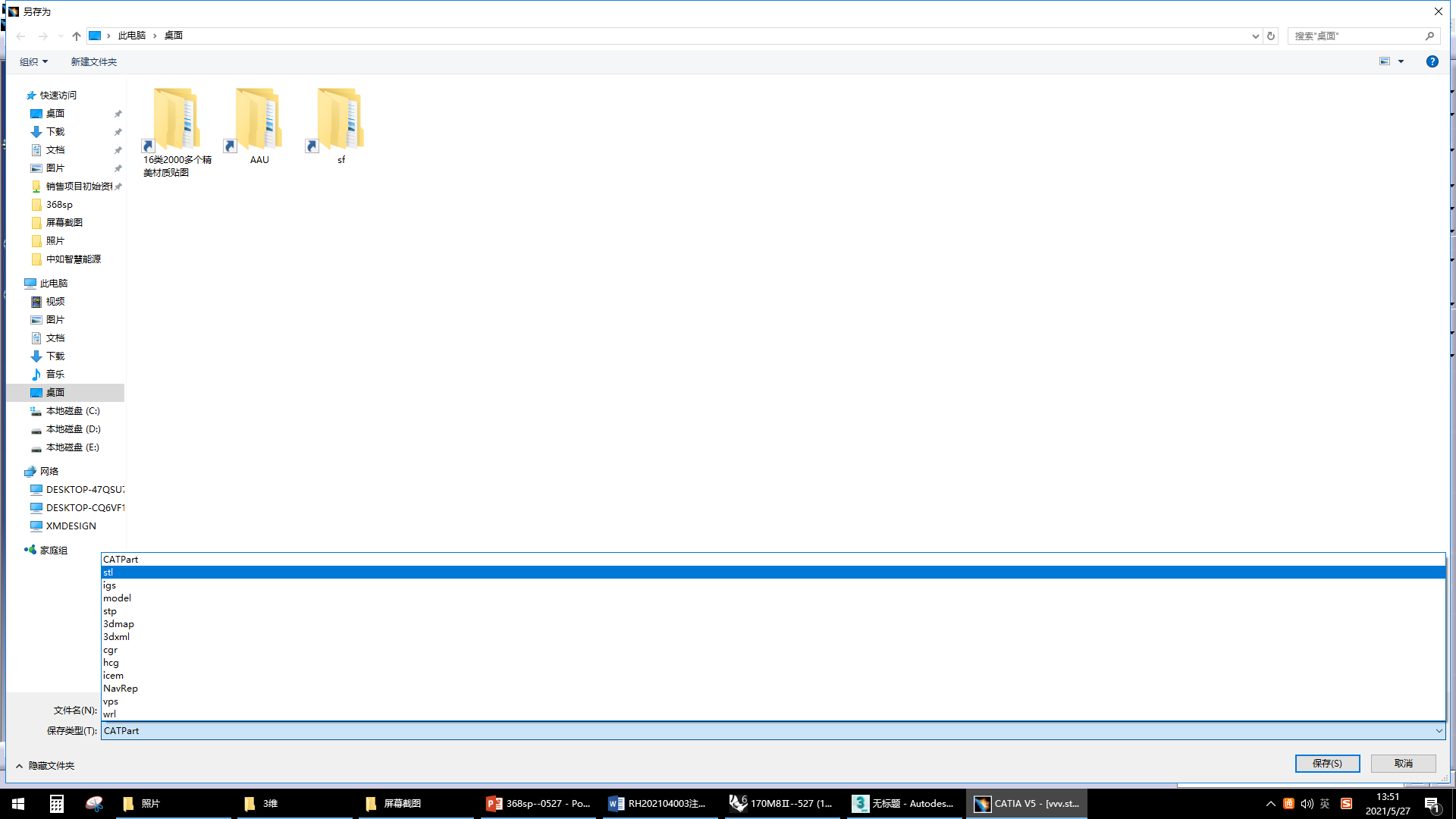

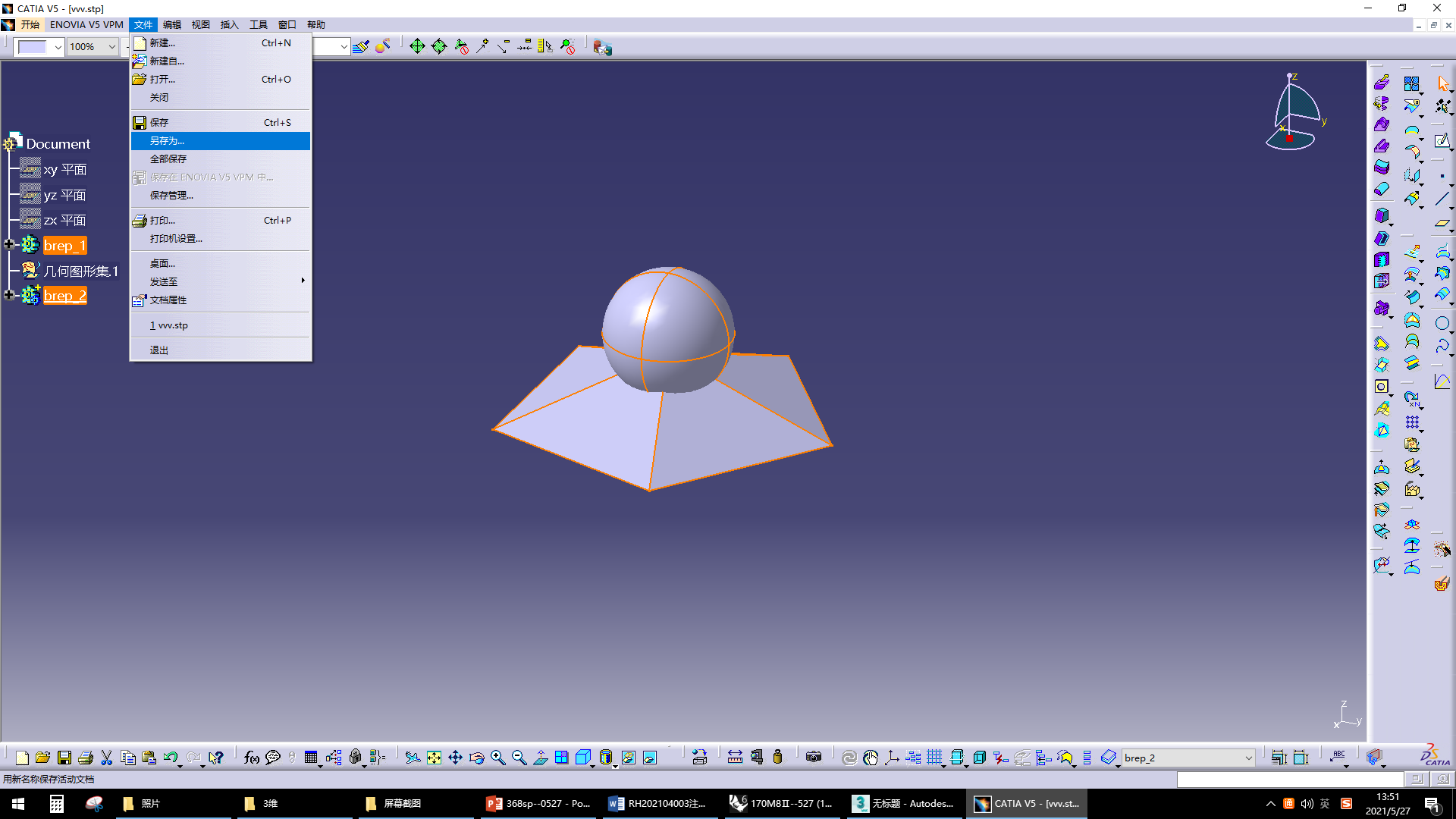

五、Catia

软件名称:Catia

导出stl文件流程:

①选择STL命令 -> ②设置最大Sag=0.0125mm -> ③选择转化为STL零件 -> ④点击‘YES’-> ⑤export(输出)-> ⑥输入文件名 -> ⑦输出

20多种3D软件导出.stl格式文件的方法(建议收藏)!

20多种3D软件导出.stl格式文件的方法(建议收藏)!

六、Blender

软件名称:Blender

导出stl文件流程:

①File(文件)-> ②Export(输出)-> ③选择STL(.stl)格式 -> ④选择导出文件目录 -> ⑤填写文件名称 -> ⑥点击‘导出STL’

20多种3D软件导出.stl格式文件的方法(建议收藏)!

七、Unigraphics

软件名称:Unigraphics(简称‘NG’,后面更名为‘NX’)

导出stl文件流程:

①File(文件)-> ②Export(输出)-> ③Rapid Prototyping(快速原型)-> ④选项设置,设定类型为Binary(二进制);设定Triangle Tolerance(三角误差)为0.0025;设定Adjacency Tolerance(邻接误差)为0.12;设定Auto Normal Gen(自动法向生成)为On(开启);设定Normal Display(法向显示)为Off(关闭); 设定Triangle Display(三角显示)为On(开启)-> ⑤点击‘OK’

20多种3D软件导出.stl格式文件的方法(建议收藏)!

八、Alibre Design

软件名称:Alibre Design

导出stl文件流程:

①File(文件)-> ②Export(输出)-> ③Save AS(另存为)-> ④选择.stl格式 -> ⑤输入文件名称 -> ⑥Save(保存)

九、Ashlar-Vellum

软件名称:Ashlar-Vellum

导出stl文件流程:

①File(文件)-> ②Export...(导出为)-> ③Select STL Export Type(选择.stl格式导出)-> ④Set Export Options to Binary(选择二进制选项) -> ⑤点击‘OK’ -> ⑥Enter Filename(输入文件名)-> ⑦Save(保存)

十、Autodesk Inventor

软件名称:Autodesk Inventor

导出stl文件流程:

①File(文件)-> ②Save Copy As(保存为)-> ③Select STL(选择stl格式)-> ④Choose Options(选项选择) -> ⑤Set to High(选择‘高’) -> ⑥Enter Filename(输入文件名)-> ⑦Save(保存)

十一、CADKey

软件名称:CADKey

导出stl文件流程:

①Export(输出)-> ②选‘Stereolithography’(‘立体光刻’的意思)-> ③Enter Filename(输入文件名)-> ④点‘OK’

十二、 I-DEAS

软件名称:Catia

导出stl文件流程:

①File(文件)-> ②Export(输出)-> ③Rapid Prototype File(快速成形文件)-> ④点击‘ok’-> ⑤Select the Part to be Prototyped(选择输出的模型) -> ⑥Select Prototype Device(选择原型设备)> ⑦选择‘SLA500.dat’ -> ⑧点击‘OK’-> ⑨absolute facet deviation to 0.000395(设置绝对面片精度为0.000395) -> ⑩Select Binary(二进制)-> ?点击‘OK’

十三、IronCAD

软件名称:IronCAD

导出stl文件流程:

①右键单击要输出的模型 -> ②Part Properties(零件属性)> ③Rendering(渲染) -> ④Set Facet Surface Smoothing to 150(设定三角面片平滑为150) -> ⑤File(文件)> ⑥Export(输出)-> ⑦选择 .STL文件

十四、Mechanical Desktop

软件名称:Mechanical Desktop

导出stl文件流程:

方法一:使用AMSTLOUT命令输出STL文件

下面的命令行选项影响STL文件的质量,应设定为适当的值,以输出需要的文件。设置参考如下:

①Angular Tolerance(角度差): 设定相邻面片间的最大角度差值,默认15°,角度越小,导出的STL文件精度越高;

②Aspect Ratio(形状比例):该参数控制三角面片的高/宽比。数值‘1’表示三角面片的高度不超过宽度;默认值为0,忽略。

③Surface Tolerance(表面精度:控制三角面片的边与实际模型的最大误差。设定为0.0000 ,可忽略。

④Vertex Spacing(顶点间距): 控制三角面片边的长度。默认值为0.0000,可忽略。

十五、ProEngineer

软件名称:ProEngineer(简称‘ProE’)

导出stl文件流程:

方法一:①File(文件)-> ②Export(输出)-> ③Model(模型)-> ④设置chord height(弦高)为0;设定Angle Control(角度控制)为1 -> ⑤设置文件名 -> ⑥点击‘OK’

方法二:①File(文件)-> ②Save a Copy(另存一个复件) -> ③选择 .STL格式 -> ④设置文件名 -> ⑤点击‘OK’

十六、ProE Wildfire

软件名称:ProE Wildfire

导出stl文件流程:

①File(文件)-> ②Save a Copy(另存一个复件)-> ③Model(模型)-> ④选择文件类型为STL (*.stl) -> ⑤设置弦高(chord height)为0 ;设定Angle Control(角度控制)为 1 -> ⑥设置文件名 -> 点击‘OK’

十七、SolidEdge

软件名称:ScanIP

导出stl文件流程:

①File(文件)-> ②Save As(另存为)-> ③选择STL文件类型(.stl后缀文件)-> ④点击Options(选项设置) -> ⑤Conversion Tolerance(转换容忍度)设置为0.0254mm;Surface Plane Angle(表面二维角度)设置为45.00 -> ⑥Save(保存)

十八、SolidWorks

软件名称:SolidWorks

导出stl文件流程:

①File(文件)-> ②Save As(另存为)-> ③选择STL文件类型(.stl文件)-> ④点击Options(选项设置) -> ⑤Resolution(品质)设置为Fine(良好)->⑥点击‘OK’-> ⑦Save(保存)

十九、Think3

软件名称:Think3

导出stl文件流程:

①File(文件)-> ②Save As(另存为)-> ③选择STL文件类型(.stl文件)-> ④Save(保存)

二十、SolidDesigner

软件名称:SolidDesigner(号称‘新一代CAD’)

导出stl文件流程:

①File(文件)-> ②Save(保存)-> ③选择File Type(文件类型) -> ④STL -> ⑤选择Data -> ⑥点击‘OK’

二十一、ScanIP

软件名称:ScanIP

导出stl文件流程:

①File(文件)-> ②Export(导出为)-> ③STL(STL类型格式)-> ④选择导出部分及设置 -> ⑤Export(导出) -> ⑥Enter Filename(输入文件名)-> ⑦Save(保存)
